Сплавы АМг5 и АМг6: в чем разница, плюсы и минусы

АМг5 и АМг6 - это деформируемые алюминиево-магниевые сплавы системы Al-Mg, предназначенные для изготовления проката горячей и холодной деформацией: листов, плит, прутков, труб, профилей, шин и других видов. Разница между ними определяется рядом факторов: химическим составом, уровнем прочности, поведением при деформации, чувствительностью к воздействию температур и коррозионной стойкостью при эксплуатации.

Если говорить предметно, то АМг6 - более легированный по магнию сплав, поэтому при сопоставимом состоянии материала его обычно рассматривают как более прочный и более жесткий вариант. АМг5 находится на ступень ниже по содержанию магния, но за счет этого чаще оказывается технологичнее при формообразовании и менее жестким при обработке давлением. Именно в этом и состоят базовые отличия алюминиевых сплавов Амг5 и Амг6. Далее мы рассмотрим их более подробно.

Алюминиевые сплавы серии АМг

АМг5 и АМг6 относятся к магналиям - группе деформируемых сплавов алюминия с магнием. Для этой группы характерны хорошая свариваемость, высокая общая стойкость в атмосферных и ряде агрессивных сред, а также возможность упрочнения за счет холодной деформации. При этом сплавы АМг относятся к материалам, которые не упрочняются термической обработкой по схеме закалка + старение; их рабочие характеристики зависят от состояния поставки - отожженного, нагартованного или полунагартованного.

На практике это означает следующее:

• сравнивать АМг5 и АМг6 без указания состояния материала некорректно;

• сравнивать лист с прутком или плиту с профилем по одной цифре прочности тоже некорректно;

• для выбора важен не только состав, но и вид алюминиевого проката: лист, плита, труба, круг или профиль;

• при проектном подборе нужно смотреть не только на механические свойства, но и на способ изготовления: гибка, штамповка, сварка, мехобработка, последующий нагрев в эксплуатации.

Химический состав АМг5 и АМг6

Нормируемый химический состав обеих марок задан в таблице 5 ГОСТ 4784-2019. Ключевое отличие - содержание магния: у АМг5 это 4,8-5,8 %, у АМг6 - 5,8-6,8 %. Дополнительно у АМг6 выше нижняя граница по марганцу и ниже предельные значения по железу и кремнию. Именно эта комбинация и формирует различия в уровне прочности, твердости и технологичности.

Таблица 1. Химический состав АМг5 и АМг6 по ГОСТ 4784-2019, % по массе

Для сплавов системы Al-Mg действует закономерность: с ростом доли магния повышаются прочность и твердость, но одновременно материал становится более требовательным к деформации, а вопросы, связанные с коррозионной устойчивостью становятся более чувствительными. Поэтому в паре Амг5 и Амг6 выбор обычно идет не между «хорошим» и «плохим» сплавом, а между двумя разными режимами работы материала.

• АМг5 чаще выбирают там, где важен баланс между прочностью, свариваемостью и более спокойным формообразованием;

• АМг6 выбирают там, где нужен более высокий уровень прочности внутри магналиев и допустима более жесткая технологическая дисциплина при обработке и эксплуатации;

• при длительном нагреве для высокомагниевых Al-Mg сплавов повышается значение факторов сенсибилизации и выделения β-фазы по границам зерен, поэтому условия эксплуатации и воздействие высоких температур для АМг6 обычно критичнее, чем для менее легированных аналогов.

Отличия АМг5 и АМг6 по основным характеристикам

Это сравнение основано на нормируемом составе по ГОСТ и типовом поведении высокомагниевых деформируемых сплавов Al-Mg в обработке и эксплуатации.

Таблица 2. Прикладные отличия АМг5 и АМг6

Для профессионального сравнения этих сплавов недостаточно общего тезиса о том, что АМг6 прочнее. Правильная постановка вопроса - какие именно механические свойства сравниваются, для какого вида проката и в каком состоянии материала. Для деформируемых магналиев это принципиально: свойства листа, профиля, плиты и прутка различаются, а состояния М, Н, Н2 напрямую влияют на предел прочности, текучесть, твердость и запас пластичности.

В самом общем случае можно сказать, что алюминий АМг6 обычно выбирают, когда в конструкции критичен дополнительный запас по прочности и жесткости, а АМг5 - когда важнее сохранить более удобное формообразование и снизить технологические риски при гибке, вытяжке и сложной обработке. Это не означает, что АМг5 является «мягким» материалом в бытовом смысле: обе марки остаются конструкционными Al-Mg сплавами с хорошей удельной прочностью и применяются для ответственных изделий.

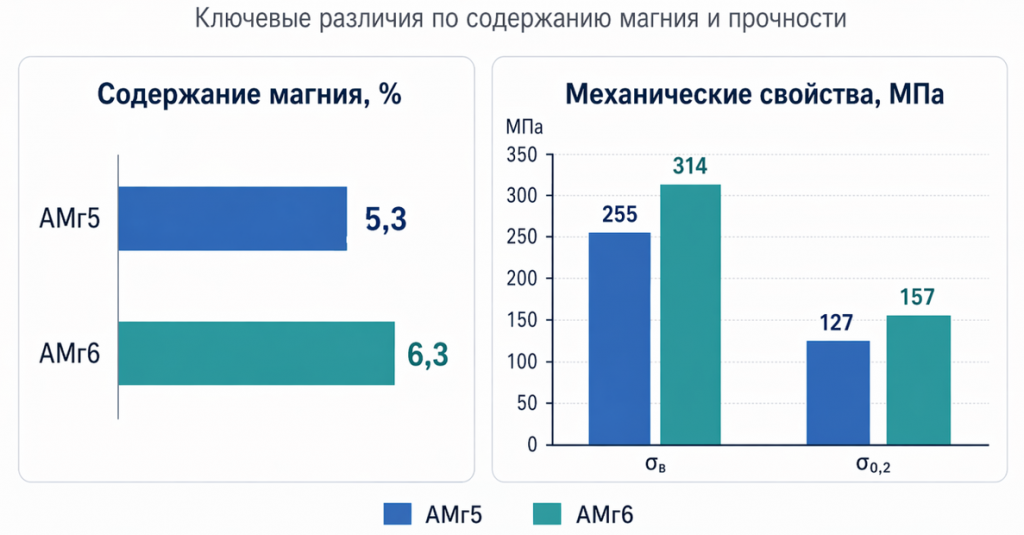

Таблица 3. Показательный пример различий по прочности для прессованных профилей

По этим данным видно, что при одинаковом минимально нормируемом удлинении АМг6 дает более высокий уровень прочности и текучести. Именно поэтому в конструкциях, где расчет ведется по прочности и устойчивости с ограничением по массе, АМг6 часто выглядит предпочтительнее. Но если маршрут изготовления включает интенсивную деформацию, дополнительный запас по прочности может обернуться усложнением технологии.

Зависимость сплавов от состояния материала

Для проката из АМг-сплавов принципиально важно различать как минимум три сценария: отожженное состояние, нагартованное и полунагартованное. В отожженном состоянии материал сохраняет более высокий запас пластичности и лучше подходит для сложной деформации. В нагартованном состоянии повышаются прочностные характеристики, но снижается пластичность и растет чувствительность к технологическим ошибкам. Поэтому один и тот же алюминиевый прокат из АМг5 или АМг6 может вести себя принципиально по-разному в заготовительном и сварочном цехе.

Свариваемость АМг5 и АМг6

И АМг5, и АМг6 относятся к сплавам с хорошей свариваемостью, что и делает их востребованными в судостроении, транспортных и емкостных конструкциях. Для 5xxx серии именно сочетание коррозионной стойкости и возможности получать качественные сварные соединения является одним из ключевых преимуществ по сравнению с рядом других алюминиевых систем.

При этом хорошая свариваемость не означает, что можно нарушать технологии сварки. Для высокомагниевых Al-Mg сплавов остаются критичными подготовка кромок, удаление оксидной пленки, выбор присадки, контроль тепловложения и снижение пористости шва. В металлургической и сварочной литературе отдельно отмечается, что подбор сочетания основного металла и присадочной проволоки влияет на склонность к дефектам и трещинообразованию.

• если требуется сварка с большими длинами швов, нужно оценивать не только марку сплава проката, но и фактическую технологию сварки;

• если после сварки предполагается правка, формовка или дополнительная мехобработка, АМг5 обычно дает более спокойное технологическое окно;

• если приоритетом является более высокий уровень прочности основного материала, то чаще выбирают АМг6, но с более жестким контролем состояния зоны термического влияния.

Отжиг и нагартовка

Для пары АМг5 и АМг6 нельзя использовать логику, характерную для термически упрочняемых сплавов типа Д16. Эти материалы не набирают рабочую прочность через классическую схему закалки и старения. Их свойства меняются в первую очередь за счет степени деформационного упрочнения. Поэтому в производственной практике важны отжиг для снятия наклепа и промежуточное восстановление пластичности, а также учет того, насколько быстро полуфабрикат нагартовывается в процессе обработки.

Именно здесь разница между АМг5 и АМг6 становится особенно заметной. АМг6 при прочих равных быстрее выходит на режим, где дальнейшая деформация требует более аккуратной технологии или промежуточного отжига. АМг5 в этом плане технологичнее. Поэтому в производстве сложных деталей из листа или профиля часто выбирают не наиболее прочную марку, а ту, которая стабильнее проходит формование с заданным процентом брака и приемлемой трудоемкостью.

Коррозионная стойкость

Сплавы серии 5xxx популярны благодаря хорошей коррозионной стойкости и их применяют в морской среде, транспорте и других отраслях, где требуется сочетание малого веса, свариваемости и стойкости к коррозии. Это общее преимущество относится и к АМг5, и к АМг6.

Однако для высокомагниевых Al-Mg сплавов известна проблема сенсибилизации. При длительном воздействии умеренно повышенных температур возможно выделение по границам зерен β-фазы, связанной с ухудшением сопротивления межкристаллитной коррозии. В современных исследованиях для 5xxx сплавов указывают диапазон порядка 50-200 °C, а также повышенную значимость этого эффекта для сплавов с содержанием Mg выше 3,5 %. Для АМг6, как более высокомагниевой марки, этот риск практически всегда оценивают строже, чем для АМг5.

Отсюда следует важный вывод: если конструкция будет работать не просто во влажной или морской атмосфере, а еще и под длительным нагревом, то при выборе между АМг5 и АМг6 необходимо отдельно проверять режимы эксплуатации, качество сварки и условия эксплуатации.

Преимущества и недостатки сплава АМг5

Плюсы АМг5

• хороший баланс прочности, пластичности и свариваемости;

• более удобное формообразование по сравнению с АМг6;

• высокая общая стойкость к коррозии;

• пригодность для широкого спектра сварных и деформируемых изделий.

Минусы АМг5

• по уровню прочности уступает АМг6;

• при равной массе конструкции дает меньший запас по несущей способности;

• если проект ограничен по толщине и весу, переход на АМг5 может потребовать увеличения сечения или толщины полуфабриката;

• для высоконагруженных узлов иногда оказывается промежуточным вариантом, когда уже нужен АМг6 или иной сплав другой системы.

Преимущества и недостатки сплава АМг6

Плюсы АМг6

• более высокий уровень прочности и твердости, чем у АМг5;

• более интересен для нагруженных сварных и клепаных конструкций, где важна удельная прочность;

• сохраняет общие преимущества системы Al-Mg: свариваемость и коррозионную стойкость;

• востребован там, где нужно сочетать конструкционную жесткость и сравнительно малую массу.

Минусы АМг6

• ниже технологический запас по деформации;

• выше чувствительность к наклепу и к режимам формообразования;

• выше требования к контролю термовоздействия и условий эксплуатации;

• при воздействии высоких температур выше риск потери коррозионной стойкости по границам зерен по сравнению с менее высокомагниевыми аналогами.

Что выбрать АМг5 или АМг6

АМг5 обычно выбирают в тех случаях, когда нужен деформируемый алюминиевый прокат под гибку, вытяжку, штамповку или вальцовку. Этот сплав подходит для задач, где важен баланс между прочностью и технологичностью, а также для сварных конструкций, в которых не требуется максимальный уровень прочности внутри линейки АМг. Его также часто закладывают в серийное производство, когда существенное значение имеют стабильность изготовления, предсказуемость формообразования и совокупная себестоимость детали.

АМг6 целесообразно использовать тогда, когда при малой массе требуется более высокий уровень прочности. Его выбирают для деталей и узлов, работающих под заметной механической нагрузкой, а также для конструкций, где допустима более требовательная технология обработки. Эта марка применяется в тех случаях, когда приоритет отдается более прочному магналиевому сплаву, а не максимальной технологичности при формовании.

Популярные вопросы и ответы

Как различается предел текучести и временное сопротивление разрыву у этих марок?

Сплав АМг6 обладает более высокими прочностными характеристиками: его предел прочности составляет около 310–340 МПа, в то время как у АМг5 этот показатель находится в районе 270–300 МПа. В расчетах конструкций это позволяет использовать прокат АМг6 для снижения общего веса изделия при сохранении той же несущей способности.

Влияет ли повышенное содержание магния в АМг6 на склонность к коррозионному растрескиванию под напряжением?

Да, это критический нюанс. При содержании магния свыше 5% листовой прокат становится более чувствительным к коррозионному растрескиванию под напряжением при эксплуатации в условиях повышенных температур (выше 65–70°C). В таких условиях АМг5 ведет себя стабильнее, поэтому для теплообменного оборудования чаще выбирают именно его.

Каковы особенности структуры сварного шва при использовании присадочной проволоки для этих сплавов?

При сварке этих марок обычно используют проволоку Св-АМг6. Узкая специализация процесса заключается в том, что в АМг6 из-за более высокого содержания магния при кристаллизации шва образуется более мелкозернистая структура. Однако листовой прокат АМг6 требует более строгого контроля температурного режима, чтобы избежать испарения магния из зоны расплава, что может ослабить соединение.

Допускается ли холодная деформация (гибка на малые радиусы) для нагартованных листов АМг6?

Для нагартованного состояния (АМг6Н) гибка на малые радиусы крайне ограничена из-за низкого относительного удлинения (всего 5–8%). Если проект требует сложной формы, используют лист в мягком (отожженном) состоянии или предварительно нагревают зону гиба, в то время как АМг5 позволяет выполнять более агрессивную формовку в холодном виде.

Как влияет содержание марганца и титана в составе АМг6 на его эксплуатационные свойства?

Марганец повышает прочность и способствует структурной стабильности, а титан в малых количествах помогает измельчать зерно. Но основное отличие АМг6 от АМг5 все же определяется более высоким содержанием магния и состоянием полуфабриката.

Заключение

АМг5 и АМг6 относятся к одной группе деформируемых алюминиево-магниевых сплавов, но различаются не только содержанием магния, а всем комплексом рабочих характеристик. Разница между ними проявляется в уровне прочности, пластичности, поведении при деформации, чувствительности к наклепу и реакции на термовоздействие в процессе изготовления и эксплуатации. Поэтому корректно сравнивать эти марки не изолированно, а в связке с видом проката, состоянием полуфабриката, требованиями к сварке и условиями службы готового изделия.
