Состояния меди: отличие мягкого, твердого и полутвердого состояния поставки медного проката

Состояние поставки медного проката - это характеристика, определяющая механические свойства и структуру металла на момент отгрузки потребителю. От этого напрямую зависят его пластичность, твердость, прочность на разрыв и способность к дальнейшей обработке. Правильно подобранное состояние меди позволяет избежать дополнительных технологических операций, сократить производственные затраты и обеспечить долговечность готового изделия. В маркировке медного проката обязательно указывается буквенное обозначение состояния: мягкое (М), полутвердое (П) или твердое (Т).

На формирование конкретного состояния медного проката влияет целый ряд технологических факторов, каждый из которых вносит свой вклад в итоговые свойства материала:

• Термическая обработка - отжиг при определённых температурах снимает внутренние напряжения и делает медь мягкой и пластичной;

• Степень холодной деформации - прокатка, волочение и другие виды механического воздействия без нагрева увеличивают твердость и прочность за счет наклепа;

• Химический состав сплава - наличие легирующих добавок и примесей изменяет базовые характеристики металла;

• Скорость охлаждения после обработки - определяет конечную структуру кристаллической решётки;

• Количество циклов обработки - многократная деформация с промежуточными отжигами позволяет точно контролировать свойства.

В статье мы подробно рассмотрим три основных состояния меди, сравним их особенности и характеристики, а также дадим рекомендации по правильному выбору медного проката под задачи проекта.

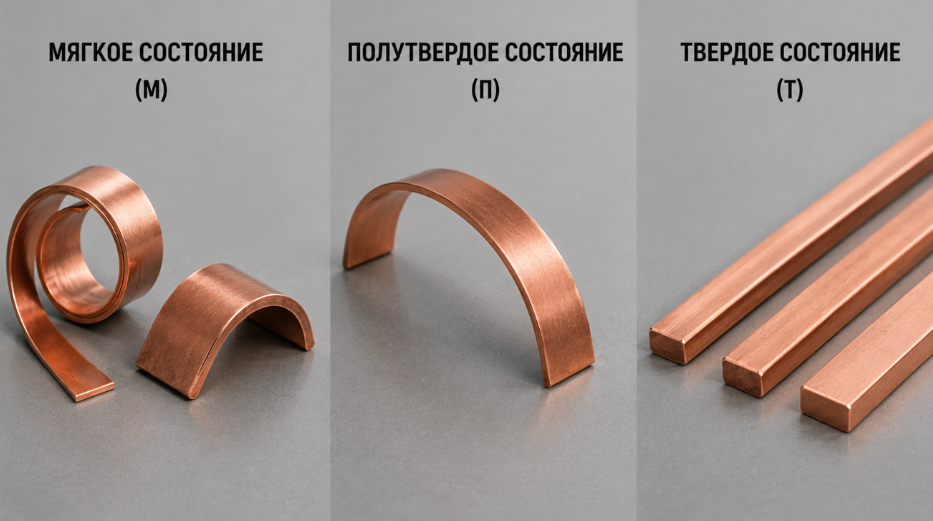

Маркировка состояний меди

Маркировка и обозначения состояний меди по ГОСТ позволяют безошибочно идентифицировать нужный вариант проката в каталогах и сертификатах качества. Согласно действующим стандартам, мягкое состояние обозначается литерой «М», полутвердое - «П», а твёрдое - «Т». Эти буквы указываются в марке продукции после обозначения сплава и размеров, например: лента М1 М (мягкая) или пруток М1 Т (твердый). В ряде нормативных документов встречаются дополнительные индексы, уточняющие способ обработки - например, «Л» для луженой поверхности или «О» для отожженного проката.

Мягкое состояние меди (М)

Мягкое состояние меди, обозначаемое маркировкой «М», характеризуется максимальной пластичностью и минимальной твердостью среди всех состояний поставки медного проката. Такой металл обладает высоким относительным удлинением - как правило, не менее 35%, что позволяет ему легко деформироваться без образования трещин и разрывов. Предел прочности мягкой меди ниже, чем у твердых и полутвердых аналогов, однако её электро- и теплопроводность достигает наивысшего значения. Именно эти свойства делают мягкое состояние принципиально важным при выборе медного проката для конкретных задач, где на первый план выходит не механическая прочность, а способность материала проводить ток или тепло с минимальными потерями.

Технология производства мягкого состояния меди

Получают мягкое состояние меди путём рекристаллизационного отжига - термической обработки, при которой деформированный прокат нагревают до температуры 500–700 °C и выдерживают определенное время. В ходе этого процесса происходит снятие внутренних напряжений, накопленных при холодной прокатке или волочении, а кристаллическая структура металла полностью восстанавливается. Зерна меди укрупняются, дислокации аннигилируют, и материал приобретает равновесную мелкозернистую структуру. Таким образом, главное отличие мягкого состояния от твердого и полутвердого заключается именно в завершенности процесса отжига: если твердая медь поставляется без термообработки после деформации, а полутвердая проходит частичный отжиг, то мягкая медь подвергается полному циклу рекристаллизации.

Применение меди в мягком состоянии

Медный прокат в мягком состоянии применяется в электротехнической и энергетической отраслях. Из мягкой медной ленты и полос изготавливают токопроводящие шины, обмотки трансформаторов и электродвигателей, а трубы используют в системах кондиционирования, отопления и водоснабжения - благодаря пластичности они легко гнутся при монтаже без применения специального инструмента. Мягкая медная проволока используется для производства кабельно-проводниковой продукции, где важно низкое электрическое сопротивление. Кроме того, листовой и рулонный прокат в состоянии «М» применяют при изготовлении кровельных материалов и декоративных элементов фасадов, поскольку мягкая медь легко формуется и принимает сложные архитектурные формы, сохраняя при этом долговечность и коррозионную стойкость.

Полутвердое состояние меди (П)

Полутвердое состояние занимает промежуточную позицию между мягким и твердым, сочетая в себе преимущества обоих вариантов. Механические свойства полутвердой меди характеризуются умеренной пластичностью при достаточно высокой прочности. Временное сопротивление разрыву составляет 250–300 МПа, а относительное удлинение находится в диапазоне 8–15%. Такой баланс позволяет материалу выдерживать значительные нагрузки и при этом сохранять способность к формовке без разрушения, что выгодно отличает такую медь от хрупкого твердого аналога.

Технология производства полутвердого состояния меди

Технология производства проката в полутвердом состоянии предполагает контролируемую обработку давлением с последующим частичным отжигом. В отличие от мягкой меди, которая подвергается полному рекристаллизационному отжигу, полутвердый прокат проходит термическую обработку при более низких температурах или с сокращенным временем выдержки. Это позволяет частично снять внутренние напряжения, сохранив при этом эффект нагартовки. Степень холодной деформации и параметры отжига подбираются таким образом, чтобы структура металла содержала как деформированные, так и рекристаллизованные зёрна, обеспечивая оптимальное соотношение прочности и пластичности.

Применение меди в полутвердом состоянии

Медный прокат в полутвердом состоянии востребован в отраслях, где необходима золотая середина между обрабатываемостью и механической стойкостью. Основные сферы применения включают:

• электротехническую промышленность - изготовление шин, токопроводящих элементов и контактных пластин;

• строительство - производство кровельных листов, водосточных систем и фасадных элементов;

• приборостроение - выпуск деталей корпусов, пружинных контактов и соединительных элементов;

• теплообменное оборудование - создание трубок и пластин для радиаторов и конденсаторов;

• декоративная отделка - изготовление архитектурных элементов, требующих умеренной формовки.

Твердое состояние меди (Т)

Твердая медь - это материал, который прошел обработку давлением без последующего отжига, что позволило сохранить и усилить его механические характеристики. Среди ключевых показателей прочности твердого медного проката выделяют высокий предел прочности на разрыв, достигающий 340–400 МПа, а также повышенную твердость по Виккерсу - от 90 HV и выше. При этом пластичность материала заметно снижается: относительное удлинение составляет всего 3–6 %, что делает твердую медь менее податливой при изгибе и деформации по сравнению с мягким и полутвердым состоянием поставки медного проката.

Технология производства твердого состояния меди

Получение твердого состояния меди основано на методе нагартовки, или деформационного упрочнения. В процессе холодной прокатки, волочения или протяжки кристаллическая решетка металла деформируется, плотность дислокаций возрастает, и материал приобретает повышенную жесткость. Принципиальное отличие от мягкого состояния заключается в том, что после пластической обработки изделие не подвергается рекристаллизационному отжигу. Именно отсутствие термической обработки «фиксирует» структуру и обеспечивает высокую прочность, характерную для маркировки состояния «Т» (твердое).

Применение меди в твердом состоянии

Сферы применения твердого медного проката определяются его механическими свойствами. Твердые медные шины и полосы широко используют в распределительных щитах и силовых электроустановках, где шинопроводы должны выдерживать значительные механические нагрузки и сохранять стабильную геометрию. Твердые медные трубы востребованы в системах кондиционирования и холодильного оборудования, поскольку они устойчивы к вибрации и внутреннему давлению. Кроме того, прутки и профили в твердом состоянии применяют для изготовления контактных элементов, токосъемников и деталей коммутационных аппаратов - везде, где требуется сочетание высокой электропроводности с устойчивостью к износу.

Сравнение мягкого, полутвердого и твердого состояний меди

Для наглядного сравнения состояний меди основные различия по механическим и эксплуатационным характеристикам сведены в таблицу.

Как правильно выбрать состояние меди

Состояние медного проката выбирают исходя из того, как заготовку будут обрабатывать и какие нагрузки она должна выдерживать после изготовления детали. В первую очередь оценивают необходимую пластичность: чем больше операций гибки, вытяжки, развальцовки или штамповки предстоит выполнить, тем предпочтительнее мягкое состояние. Если после обработки изделие должно хорошо сохранять форму и воспринимать механическую нагрузку, выбирают полутвердую или твердую медь.

• Для сложной формовки лучше подходит мягкая медь. После отжига она обладает высокой пластичностью и выдерживает значительную деформацию без образования трещин. Ее выбирают для глубокой вытяжки, гибки с небольшим радиусом, развальцовки и изготовления деталей сложной формы.

• Для сочетания формуемости и прочности используют полутвердую медь. Она жестче мягкой, но сохраняет достаточную пластичность для гибки и монтажных операций. Это удобно, если деталь должна держать форму, но при сборке ее еще предстоит деформировать.

• Для деталей без значительной последующей деформации предпочтительна твердая медь. Наклеп повышает ее прочность и жесткость, поэтому такое состояние выбирают для шин, контактных элементов и других изделий, которым важна геометрическая стабильность.

• При повышенных рабочих температурах учитывают возможность разупрочнения нагартованной меди. Длительный нагрев приводит к снятию наклепа и снижению полученной холодной деформацией прочности, поэтому преимущества твердого состояния при высокой температуре сохраняются не во всех режимах эксплуатации.

• Для токопроводящих деталей важна электропроводность. Максимальные значения характерны для отожженной меди, тогда как холодная деформация несколько увеличивает электрическое сопротивление. Если приоритетом являются минимальные электрические потери, мягкое состояние обычно предпочтительнее твердого.

• При работе во влажной или химически активной среде состояние поставки не является главным фактором коррозионной стойкости. Здесь важнее марка меди, наличие примесей, состояние поверхности и конкретная рабочая среда, поэтому мягкость или нагартовка должны выбираться прежде всего по требованиям к механическим свойствам и дальнейшей обработке.

Таким образом, мягкую медь выбирают прежде всего под значительную последующую деформацию, твердую - под прочность и стабильность формы, а полутвердую - когда требуется разумный баланс этих характеристик.

Популярные вопросы и ответы

Может ли состояние меди измениться после нагрева?

Да. Нагрев способен снять наклеп, полученный при холодной деформации, и сделать твердую или полутвердую медь более мягкой. Результат зависит от температуры, продолжительности нагрева и конкретной марки материала.

Можно ли из твердой меди получить мягкую?

Можно. Для этого применяют отжиг, при котором металл нагревают до температуры, достаточной для рекристаллизации структуры. После обработки снижаются твердость и прочность, а пластичность возрастает.

Влияет ли состояние меди на минимальный радиус гибки?

Да. Мягкая медь допускает более сильную гибку и меньшие радиусы без образования трещин. Для полутвердого и особенно твердого проката требуется больший радиус изгиба и более аккуратный подбор технологии формовки.

Может ли одна и та же марка меди поставляться в разных состояниях?

Да. Например, прокат из одной марки меди может выпускаться мягким, полутвердым или твердым. Химический состав при этом остается тем же, а различия в механических свойствах формируются за счет обработки материала.

Как определить состояние меди, если неизвестна маркировка?

По внешнему виду надежно определить состояние нельзя. Предварительно его можно оценить по жесткости и способности материала к изгибу, но для точного определения используют данные сертификата, результаты механических испытаний или измерение твердости.

Заключение

Мягкое, полутвердое и твердое состояния меди отличаются не просто степенью жесткости - за каждым из них стоит определенная технология обработки и свой набор рабочих свойств. Отжиг делает медь более пластичной и удобной для гибки и формовки, а холодная деформация повышает прочность и твердость, одновременно снижая способность материала к дальнейшему растяжению и изгибу. Полутвердое состояние занимает промежуточное положение и сочетает достаточную прочность с сохранением пластичности. Эти различия определяют, как медный прокат ведет себя при производстве деталей, монтаже и последующей эксплуатации, поэтому состояние материала всегда нужно рассматривать вместе с его назначением и условиями работы.
