Отличия марок меди М0, М1 и М2: состав, характеристики, применение

Понимание различий между марками М0, М1 и М2 имеет принципиальное значение при выборе материала для конкретных задач. Марка М0 используется в высокоточной электронике и вакуумной технике, М1 широко применяется в электротехнической отрасли для производства кабелей и токопроводящих элементов, а М2 подходит для общепромышленных нужд, где предельная чистота металла не является критическим требованием. Грамотный выбор марки позволяет обеспечить необходимые эксплуатационные характеристики изделия при оптимальных затратах.

Химический состав и содержание примесей в марках меди М0, М1 и М2

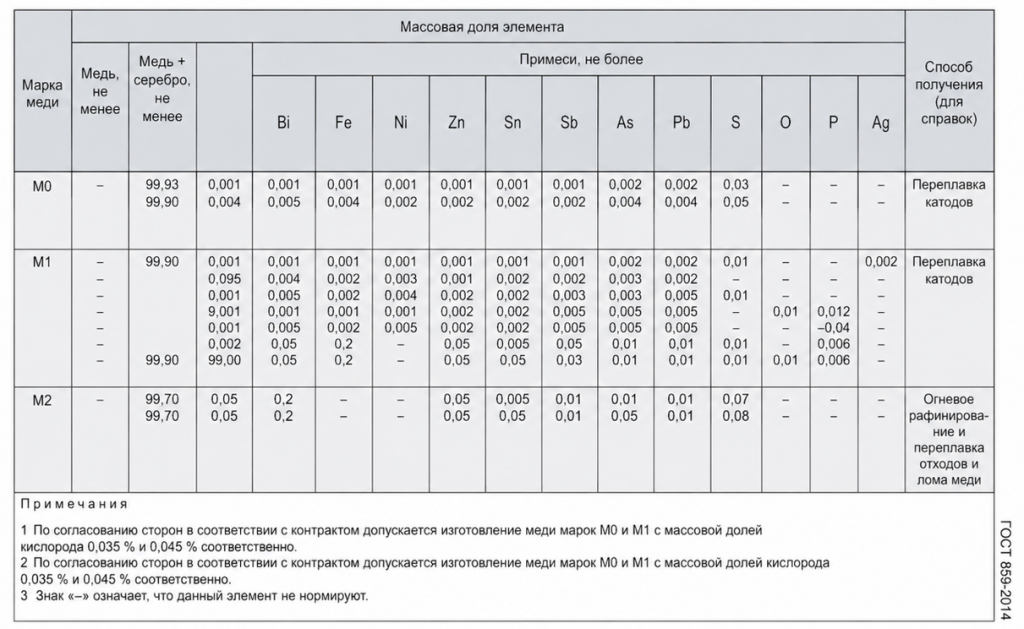

ГОСТ 859-2014 устанавливает требования к химическому составу марок меди.  Кроме того, существуют дополнительные ГОСТы, определяющие требования к конкретным видам продукции - пруткам, проволоке, трубам и шинам из меди различных марок.

Марка М0 содержит не менее 99,93% чистой меди, что делает её наиболее качественным и дорогостоящим вариантом. Марка М1 гарантирует содержание меди не ниже 99,90%, что также является высоким показателем чистоты. Марка М2 содержит не менее 99,70% меди - этот показатель ниже, однако для множества промышленных задач такой уровень чистоты является вполне достаточным. Разница в десятые доли процента может казаться незначительной, но на практике она существенно влияет на эксплуатационные свойства готовых изделий.

Допустимые примеси в составе меди - это кислород, висмут, сурьма, мышьяк, железо, никель, свинец, олово, сера, цинк и другие элементы. Каждая примесь оказывает специфическое воздействие на свойства металла: кислород снижает пластичность и ухудшает свариваемость, висмут и свинец вызывают хрупкость при горячей обработке давлением, сера ухудшает электропроводность, а железо заметно снижает теплопроводность. Мышьяк и сурьма, присутствующие даже в малых количествах, негативно сказываются на способности меди к холодной деформации.

Физические и механические свойства

Физические и механические свойства марок меди М0, М1 и М2 напрямую зависят от степени чистоты металла и содержания примесей. Чем выше процент меди в составе, тем лучше материал проводит электрический ток и тепло. Именно поэтому выбор конкретной марки для промышленного применения всегда начинается с анализа её ключевых физико-механических параметров.

Электропроводность и теплопроводность

Электропроводность и теплопроводность являются главными критериями, по которым различают эти три марки. Медь М0 отличается высокой электро- и теплопроводностью благодаря низкому содержанию примесей. Конкретные значения этих характеристик зависят от состояния материала, температуры и вида продукции. У сплава М1 (99,9%) эти показатели незначительно ниже, однако она по-прежнему отлично подходит для электротехнических целей. Марка М2 (99,7%) демонстрирует заметное снижение проводимости из-за повышенного содержания кислорода и других примесей, что ограничивает ее использование в высокоточных электрических системах.

Плотность

По плотности все три марки практически идентичны - около 8,94 г/см³, а температура плавления находится в диапазоне 1083–1085 °С. Однако прочностные характеристики различаются в зависимости от состояния поставки и термообработки. Основные параметры можно представить следующим образом:

• Предел прочности на разрыв: М0 - 200–250 МПа, М1 - 210–260 МПа, М2 - 220–270 МПа (в нагартованном состоянии значения возрастают у всех марок);

• Относительное удлинение: у мягкой меди всех марок составляет 40–50%, у твёрдой - снижается до 3–6%;

• Твёрдость по Бринеллю: в отожженном состоянии - 45–55 HB, после деформационного упрочнения - до 100–110 HB;

• Модуль упругости: одинаков для всех трёх марок и составляет примерно 110–130 ГПа.

Таким образом, отличия марок меди М0, М1 и М2 в механических свойствах минимальны, тогда как разница в электро- и теплопроводности может быть критически важной. Для задач, где требуется максимальная проводимость, предпочтение отдаётся марке М0, а для общепромышленных нужд вполне достаточно характеристик М1 или М2, которые при этом обходятся значительно дешевле.

Способы получения и особенности производства

Медь различных марок получают из одного и того же сырья - медных руд, однако именно технология переработки и степень очистки определяют конечную принадлежность металла к той или иной марке. Исходным этапом для всех марок служит пирометаллургический или гидрометаллургический способ извлечения меди из руды, после чего полученный черновой металл направляется на рафинирование. Именно на этой стадии закладывается разница между марками М0, М1 и М2, поскольку каждая из них требует различной глубины очистки от примесей.

• Медь марки М2 проходит огневое (термическое) рафинирование, при котором расплавленный металл продувается воздухом для окисления примесей, а затем раскисляется восстановительными газами. Этот метод позволяет довести чистоту меди до 99,7%, что является достаточным для изготовления проката общего назначения, сплавов и изделий, где не предъявляются повышенные требования к электропроводности.

• Медь марки М1 получают переплавкой катодов; содержание меди и серебра в сумме составляет не менее 99,90%. .

• Для производства меди М0 применяется многоступенчатое электролитическое рафинирование в сульфатных электролитах с тщательным контролем чистоты анодов и катодов, благодаря чему достигается чистота 99,93% и выше.

Электролитическое рафинирование, используемое для получения марок М0 и М1, основано на растворении анодной меди в кислом растворе и осаждении чистого металла на катоде. При этом такие примеси, как железо, никель и цинк, остаются в электролите, а благородные металлы и нерастворимые соединения выпадают в шлам. Для марки М0 процесс ведётся при строго контролируемых параметрах - плотности тока, температуре и концентрации электролита, - что позволяет минимизировать включение даже следовых количеств посторонних элементов.

Влияние технологии производства на конечное качество меди трудно переоценить. Даже незначительные отклонения в процессе рафинирования - колебания температуры, загрязнение электролита или недостаточная продолжительность очистки - способны перевести металл из более высокой марки в более низкую. Так, присутствие всего 0,01% кислорода или серы существенно снижает электропроводность и пластичность меди, делая её непригодной для электротехнических целей. Именно поэтому производство меди М0 требует не только совершенного оборудования, но и жёсткого лабораторного контроля на каждом этапе, что закономерно отражается на себестоимости продукции и формирует значительную ценовую разницу между марками.

Области применения меди М0, М1 и М2

Различия в химическом составе и физических свойствах марок меди М0, М1 и М2 напрямую определяют сферы их использования. Каждая марка занимает свою нишу в промышленности, и правильный выбор материала позволяет обеспечить максимальную эффективность конечного изделия при оптимальных затратах.

Применение меди М0 в электронике и высокоточных отраслях обусловлено ее исключительной чистотой - содержание основного металла составляет не менее 99,95%. Минимальное количество примесей обеспечивает отличную электропроводность и теплопроводность, что важно для производства микросхем, полупроводниковых элементов, вакуумных приборов и сверхточных измерительных устройств. Медь М0 активно используется в аэрокосмической отрасли, ядерной энергетике и при изготовлении проводников для особо ответственных электрических цепей, где даже незначительные потери сигнала недопустимы.

Сферы использования меди М1 и М2 в промышленности и строительстве значительно шире благодаря более доступной стоимости этих марок. Медь М1 с чистотой 99,9% применяется для производства силовых кабелей, шин электрических установок, теплообменников и трубопроводов. Марка М2 с содержанием меди не менее 99,7% востребована там, где допускается несколько сниженная проводимость. Основные направления применения этих марок включают:

• кровельные и фасадные материалы в архитектуре и строительстве;

• трубопроводные системы для водоснабжения и отопления;

• производство бронзы, латуни и других медных сплавов;

• изготовление втулок, подшипников и деталей машиностроения;

• выпуск бытовых электротехнических изделий и проводки общего назначения.

Таким образом, при выборе между марками М0, М1 и М2 необходимо учитывать конкретные технические требования проекта. Для высокоточных и наукоемких задач оптимальна медь М0, тогда как для массового промышленного и строительного применения экономически целесообразно использовать марки М1 и М2, которые обеспечивают отличное сочетание рабочих характеристик и стоимости.

Другие марки меди и их особенности

Помимо основных: М0, М1 и М2, ГОСТ 859-2014 предусматривает другие марки меди, которые различаются химическим составом, содержанием кислорода и фосфора, а также способом получения. Дополнительные буквы в обозначении позволяют выделить бескислородную, раскисленную и катодную медь, предназначенную для определенных технологических задач.

К наиболее чистым относятся марки М00 и М00б. В меди М00 содержание основного металла составляет не менее 99,96%, а М00б - не менее 99,99%. Марка М00б отличается особенно низким содержанием кислорода - не более 0,001%. Ее получают переплавкой катодов в восстановительной или инертной атмосфере либо в вакууме. К группе с пониженным содержанием кислорода также относятся М0б и М1б: для них содержание меди и серебра в сумме составляет не менее 99,97 и 99,95% соответственно.

Отдельную группу образуют раскисленные фосфором марки. М1р содержит не менее 99,90% меди и серебра в сумме, при этом массовая доля фосфора составляет 0,002-0,012%. Эту медь получают переплавкой катодов и медного лома с раскислением фосфором. В марке М1ф содержание фосфора выше - от 0,012 до 0,04%. По европейской системе М1р соответствует обозначению Cu-DLP, а М1ф - Cu-DHP.

К раскисленным также относятся М2р и М3р. Для М2р содержание меди и серебра в сумме должно составлять не менее 99,70%, для М3р - не менее 99,50%. Обе марки содержат 0,005-0,06% фосфора, а содержание кислорода ограничено значением 0,01%. Марка М3 без дополнительного буквенного обозначения также содержит не менее 99,50% меди и серебра в сумме, но допускает большее количество отдельных примесей по сравнению с М0, М1 и М2.

Отдельно в стандарте выделены катодные марки М00к, М0к и М1к. Они относятся непосредственно к катодной меди, тогда как марки М00, М0, М1 и их производные применяются для литых и деформированных полуфабрикатов. Для М0к содержание меди должно составлять не менее 99,97%, для М1к - не менее 99,95%. Требования к М00к устанавливаются через предельно допустимое содержание нормируемых примесей.

Таким образом, буквенное обозначение марки необходимо учитывать наряду с числовым индексом. Медь близкой степени чистоты может существенно различаться по содержанию кислорода и фосфора, поэтому конкретную марку выбирают с учетом технологии дальнейшей обработки и требований к готовому изделию.

Сравнительная таблица и критерии выбора

Для наглядного сравнения трёх наиболее распространённых марок меди мы подготовили сводную таблицу, которая поможет быстро оценить ключевые параметры каждого варианта. Опираясь на эти данные, вы сможете принять обоснованное решение при закупке материала для конкретного проекта.

Таблица: Сравнение основных характеристик меди М0, М1 и М2

Популярные вопросы и ответы

Можно ли определить марку меди М0, М1 или М2 по цвету?

Нет. Визуально надежно отличить М0, М1 и М2 невозможно: цвет поверхности зависит от обработки, окисления, загрязнений и условий хранения. Точную марку определяют по сопроводительной документации либо по результатам анализа химического состава.

Можно ли заменить медь М0 на М1 или М2?

Замена возможна не всегда. Она зависит от требований к конкретному изделию, прежде всего к химическому составу, электропроводности, способу обработки и условиям эксплуатации. Для продукции с жестко заданной маркой такую замену необходимо согласовывать с технической документацией.

Меняется ли марка меди после прокатки, волочения или отжига?

Если химический состав остается в установленных для марки пределах, механическая или термическая обработка сама по себе не меняет марку меди. При этом существенно могут изменяться твердость, прочность, пластичность и другие свойства полуфабриката.

Что означает буква «Е» в обозначении меди М1Е?

Букву «Е» дополнительно включают в обозначение марок М1 и М1р, предназначенных для электротехнической промышленности и подлежащих испытаниям на электропроводность. Такое правило предусмотрено ГОСТ 859-2014.

Влияет ли потемнение или окисление поверхности на марку меди?

Нет. Потемнение поверхности в процессе хранения или эксплуатации не означает переход меди в другую марку. Марка определяется химическим составом материала, тогда как изменение цвета обычно связано с образованием поверхностных оксидов и других продуктов взаимодействия с окружающей средой.

Заключение

При выборе марки меди в первую очередь необходимо определить приоритетные требования к изделию. Если проект предполагает работу в высокоточной электронике, производстве полупроводниковых компонентов или вакуумном оборудовании, оптимальным выбором станет марка М0 - её минимальное содержание примесей гарантирует максимальную электро- и теплопроводность. Для стандартных электротехнических задач - изготовления кабелей, шин, обмоток трансформаторов и теплообменного оборудования - отлично подходит марка М1, которая сочетает высокую чистоту с более доступной ценой.

Марку М2 целесообразно выбирать в тех случаях, когда предельная электропроводность не является критичным параметром. Она хорошо зарекомендовала себя в общестроительных работах, производстве кровельных материалов, декоративных элементов, сантехнической арматуры и деталей общего машиностроения. Помимо технических характеристик, стоит учитывать и экономический фактор: разница в стоимости между М0 и М2 может достигать 15–20%, что при крупных объемах закупок существенно влияет на бюджет проекта. Таким образом, грамотный подбор марки позволяет добиться оптимального баланса между эксплуатационными свойствами изделия и затратами на материал.
