Маркировка алюминия: расшифровка обозначений алюминиевых сплавов

Маркировка алюминия - это система условных буквенно-цифровых обозначений, которая позволяет однозначно определить марку металла или сплава, его химический состав и область применения. На первый взгляд записи вроде АД31, АМг6, Д16Т или 6060 выглядят набором случайных символов, но за каждым знаком стоит строго регламентированная информация: содержание легирующих элементов, степень чистоты первичного алюминия, вид термической обработки и способ производства. Именно поэтому правильная расшифровка обозначений алюминиевых сплавов - это базовый навык для конструкторов, снабженцев, сварщиков и всех, кто работает с металлопрокатом.

Нормативные документы

Нормативная база маркировки алюминиевого проката в России опирается на несколько ключевых документов. ГОСТ 4784-2019 регламентирует алюминий и деформируемые алюминиевые сплавы, устанавливая как традиционные «буквенные» марки (АД0, АМц, АМг5, Д16), так и цифровые обозначения международного типа (1050, 5083, 6082). ГОСТ 1583-93 распространяется на литейные сплавы серии АК, АЛ и АМг, применяемые в литье под давлением и кокильном литье. ГОСТ 11069-2019 определяет марки первичного алюминия по степени чистоты - от технического А5 до высокочистого А999. Дополнительно действуют стандарты на конкретные виды продукции: алюминиевые трубы, листы, ленту и проволоку.

Международные системы обозначений построены на схожих принципах, что упрощает подбор аналогов. Европейские стандарты EN 573 и EN 1706 используют четырехзначную цифровую нумерацию с префиксом EN AW (деформируемые) и EN AC (литейные) сплавы. Американская система ASTM и классификация Aluminum Association оперируют сериями 1xxx–8xxx, где первая цифра указывает основной легирующий элемент. Стандарты ISO (в частности, ISO 209) задают унифицированные правила записи химического состава. Понимание соответствия между ГОСТ, EN и ASTM позволяет корректно подбирать импортные аналоги, избегать пересортицы при закупках и гарантировать, что готовая конструкция будет соответствовать расчетным нагрузкам и условиям эксплуатации.

Маркировка алюминия и алюминиевых сплавов

Расшифровка обозначений алюминиевых сплавов строится по единым правилам ГОСТ: буквы указывают на группу легирующих элементов и технологический признак, а цифры - на содержание примесей или условный номер марки. Все многообразие материалов принято делить на две большие группы: чистый (технический и первичный) алюминий и алюминиевые сплавы, которые, в свою очередь, подразделяются на деформируемые и литейные.

Маркировка технического и первичного алюминия

Первичный алюминий получают электролизом и маркируют буквой «А» с последующими цифрами, отражающими степень чистоты металла. К техническому алюминию относят марки А5, А6, А7, А8 - в них содержание основного элемента составляет от 99,5 до 99,8 %. Алюминий высокой чистоты обозначают марками А85, А95, А97, а особо чистый - А99 и А999, где доля алюминия достигает 99,99 % и 99,999 % соответственно. Чем меньше в составе железа, кремния и других примесей, тем выше пластичность, электропроводность и коррозионная стойкость металла, но ниже прочность. Именно поэтому технические марки идут на производство проводов, шин, фольги, посуды и химической аппаратуры, а особо чистый алюминий используется в электронике, оптике и лабораторной практике.

Маркировка деформированных сплавов

Деформируемые сплавы предназначены для обработки давлением - прокатки, прессования, ковки, волочения. В их обозначениях используются буквенно-цифровые индексы: АМц (алюминий с марганцем), АМг2, АМг5, АМг6 (с магнием, где цифра указывает процентное содержание), АД0 и АД1 (алюминий деформируемый технической чистоты), а также сплавы дуралюминовой группы Д1, Д16 и высокопрочные В95. Отдельную группу составляют авиали АВ и жаропрочные АК4, АК6. Из таких сплавов изготавливают профили, трубы, алюминиевые листы, плиты, заклепки и несущие конструкции, где важны прочность в сочетании с пластичностью и хорошей свариваемостью.

Маркировка литейных сплавов алюминия

Литейные сплавы маркируются буквами «АЛ» либо по системе «АК» с указанием легирующих элементов: АЛ2, АЛ4, АЛ9, АК7ч, АК12 - это силумины с высоким содержанием кремния, обладающие отличной жидкотекучестью и малой склонностью к образованию трещин при кристаллизации. Их применяют для отливки корпусных деталей, блоков цилиндров, радиаторов, кронштейнов и декоративных элементов. Ключевое различие между двумя группами заключается в том, что деформируемые сплавы рассчитаны на пластическое формообразование и упрочнение термообработкой или наклепом, а литейные - на заполнение формы расплавом и получение готовой геометрии за одну операцию.

Расшифровка буквенно-цифровых обозначений алюминия

Расшифровка буквенных индексов достаточно логична и запоминается после нескольких примеров:

• А - технический и первичный алюминий (А5, А7, А85, А99), где цифра отражает степень чистоты металла;

• АД - алюминий деформируемый, используемый для проката и прессованных профилей (АД0, АД1, АД31, АД33);

• АМц - сплав системы алюминий–марганец, коррозионностойкий и хорошо свариваемый;

• АМг - сплав алюминия с магнием (АМг2, АМг3, АМг5, АМг6), популярный в судостроении и сварных конструкциях;

• АК - ковочные сплавы и литейные силумины с кремнием (АК6, АК8, АК12);

• АВ - авиаль, пластичный сплав системы Al–Mg–Si;

• Д - дюралюмины, высокопрочные сплавы с медью (Д1, Д16);

• В - высокопрочные сплавы системы Al–Zn–Mg–Cu (В93, В95, В96);

• АЛ - алюминиевые литейные сплавы (АЛ2, АЛ9, АЛ11);

• САП - спеченная алюминиевая пудра, жаропрочный порошковый материал;

• САС - спеченные алюминиевые сплавы с особыми свойствами, например с низким коэффициентом расширения.

Параллельно с буквенной применяется четырехзначная цифровая маркировка по ГОСТ 4784-97, гармонизированная с международной системой серий. Первая цифра указывает основу сплава (1 - алюминий), вторая определяет систему легирования и серию: 0 - технический алюминий, 1 - сплавы с медью (дюралюмины), 3 - с магнием и кремнием, 5 - с магнием, 9 - с цинком и магнием. Две последние цифры представляют собой порядковый номер сплава внутри серии, а нечётное последнее число часто говорит о деформируемом исполнении. Так, привычный Д16 имеет цифровой аналог 1160, а АМг6 - 1560.

Легирующие элементы и их влияние на свойства сплава

Зная марку, можно с высокой точностью предсказать эксплуатационные характеристики материала. Магний повышает прочность и коррозионную стойкость, особенно в морской воде, сохраняя при этом хорошую свариваемость - поэтому сплавы АМг5 и АМг6 применяют в судостроении и криогенной технике. Марганец в АМц незначительно увеличивает прочность, но сохраняет высокую пластичность и отличную стойкость к коррозии, что важно для кровли, вентиляции и посуды.

Медь в дюралюминиях Д16 даёт прочность до 450 МПа после термообработки и старения, однако резко снижает коррозионную стойкость и практически исключает сварку плавлением - такие детали соединяют заклепками. Цинк совместно с магнием в сплавах В95 обеспечивает рекордные 550–600 МПа, но материал становится чувствительным к коррозии под напряжением. Кремний улучшает литейные свойства и, в паре с магнием, позволяет получать прессованные профили серии 6ххх с хорошим балансом прочности и свариваемости.

Обозначения состояния материала алюминия и вида обработки

Маркировка алюминия не ограничивается цифробуквенным кодом самого сплава: после обозначения марки иногда указывается состояние материала и вид его обработки. Именно эти буквенные индексы показывают, каким способом полуфабрикат доведен до готового состояния - прокаткой, отжигом, закалкой или искусственным старением. Расшифровка обозначений алюминиевых сплавов без учёта этих символов будет неполной: два листа из одной и той же марки, например АМг2М и АМг2Н, отличаются по прочности и пластичности в разы, хотя химический состав у них идентичен. Поэтому при заказе алюминиевого проката, профиля или ленты индекс состояния имеет такое же значение, как и номер сплава.

Буквенные индексы, характеризующие состояние материала и вид термической или механической обработки, стандартизированы и применяются для листов, лент, труб, прутков и профилей:

• М - мягкий (отожженный) материал: максимальная пластичность, минимальная прочность, оптимален для глубокой вытяжки и гибки;

• Н - нагартованный: упрочненный холодной деформацией без последующего отжига, обладает повышенной твердостью и прочностью;

• П - полунагартованный: промежуточное состояние между мягким и нагартованным, сочетает достаточную прочность с приемлемой гибкостью;

• Т - закаленный и естественно состаренный материал;

• Т1 - закаленный и искусственно состаренный, обеспечивает максимальную прочность термоупрочняемых сплавов;

• Т2, Т3 - закалка с искусственным старением по специальным режимам, повышающим коррозионную стойкость, вязкость разрушения или стабильность размеров.

Отдельная группа символов в маркировке алюминия отвечает за вид покрытия и плакировки - тонкого защитного слоя чистого алюминия, наносимого на поверхность листа для защиты от коррозии. Индекс А означает нормальную (технологическую) плакировку, при которой толщина защитного слоя составляет порядка 2–4 % от толщины листа. Буква Б указывает на утолщенную плакировку - не менее 8 % на сторону; такой прокат применяют в условиях агрессивных сред и повышенной влажности. Индекс У обозначает утолщенное покрытие для ответственных конструкций, а О - технологическую плакировку особого назначения, которая учитывается только как защита при хранении и транспортировке и не входит в расчетное сечение.

Понимание системы маркировки позволяет точно подобрать материал под конкретную задачу: для штамповки и формовки выбирают полуфабрикаты в состоянии М, для несущих элементов и деталей под нагрузкой - Т1 или Н, а для наружных конструкций и изделий, контактирующих с влагой, - прокат с плакировкой Б или У. При чтении полного обозначения, например Д16АТ или АМг5М, сначала расшифровывают марку сплава, затем вид плакировки и только после этого - состояние материала. Такой подход к маркировке алюминия исключает ошибки при закупке, снижает риск брака в производстве и гарантирует, что эксплуатационные характеристики изделия будут соответствовать проекту.

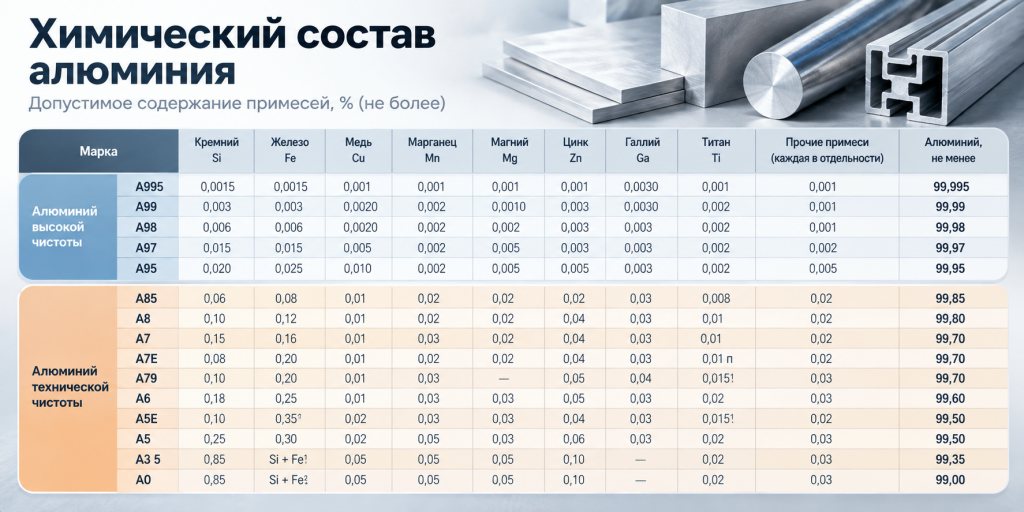

Рис 1. Химический состав популярных сплавов алюминия

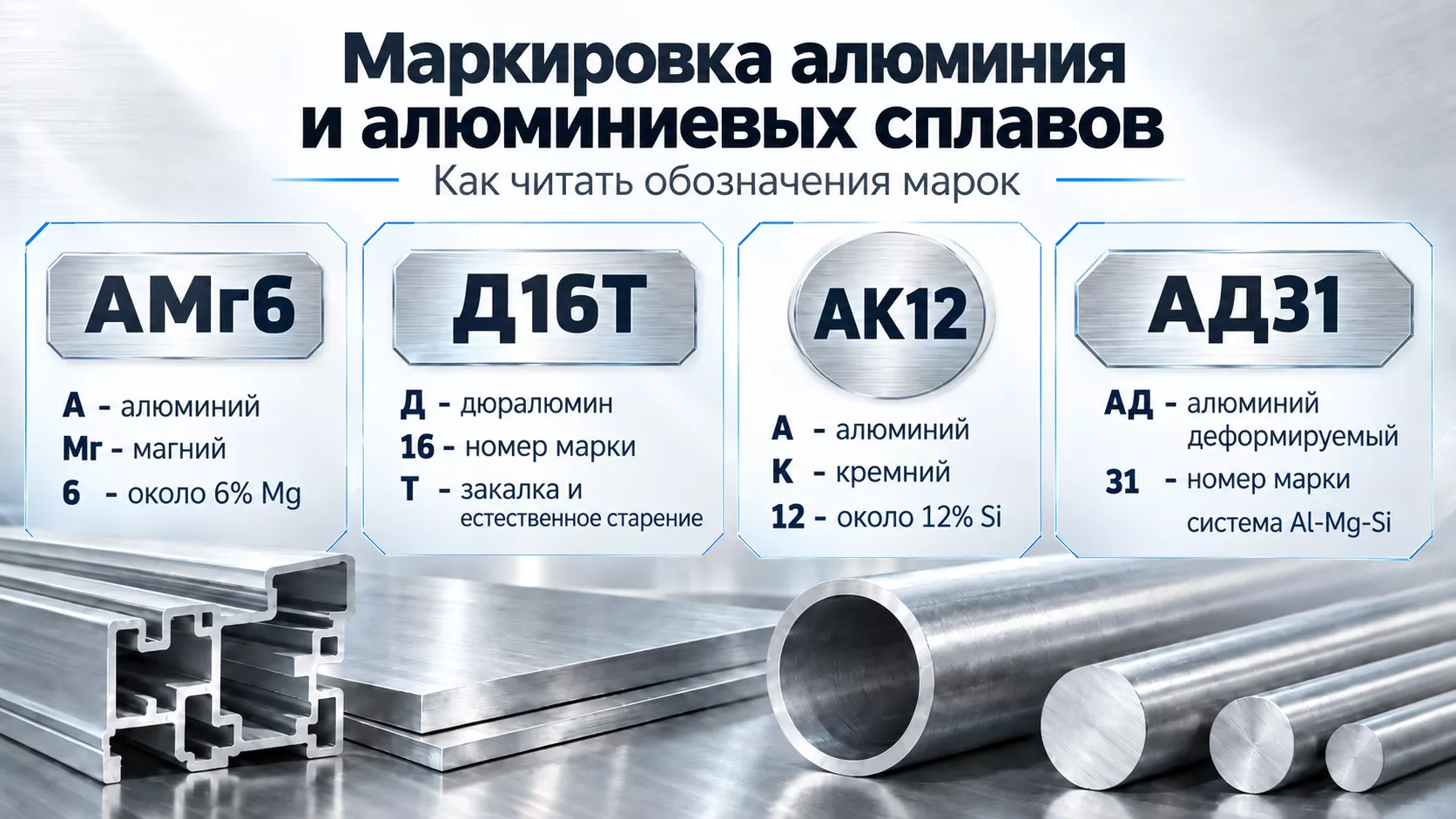

Пример расшифровки обозначений популярных сплавов алюминия

Международная маркировка алюминия

Система Aluminum Association (AA), принятая в США и получившая международное распространение, использует четыре цифры, где первая обозначает основной легирующий элемент. Серия 1ххх - технически чистый алюминий с содержанием основного металла не менее 99 %, отличающийся высокой электро- и теплопроводностью. Серия 2ххх - сплавы с медью (дюралюмины), 3ххх - с марганцем, 4ххх - с кремнием, 5ххх - с магнием, 6ххх - системы алюминий–магний–кремний, 7ххх - с цинком (наиболее прочные, авиационные), 8ххх - прочие композиции, например с литием или железом. Вторая цифра показывает модификацию исходного сплава, а последние две служат порядковым номером внутри серии.

В европейских стандартах применяется обозначение EN AW-хххх, где буквы AW означают «aluminium wrought» (деформируемый алюминий); часто рядом указывают и химический символьный эквивалент, например EN AW-5754 [AlMg3], что упрощает идентификацию состава.

Вторая часть маркировки - обозначение состояния материала по стандарту EN 515. Буква F означает состояние после изготовления без контроля механических свойств, O - отожженное состояние с максимальной пластичностью и минимальной прочностью, H - упрочнение наклепом (холодной деформацией), характерное для нетермоупрочняемых серий 1ххх, 3ххх, 5ххх. После H ставятся цифры: первая указывает вид обработки (H1 - только наклеп, H2 - наклеп с частичным отжигом, H3 - наклеп со стабилизацией, H4 - наклеп с лакокрасочным покрытием), вторая - степень упрочнения (2 - четверть твёрдости, 4 - полутвердое, 6 - три четверти, 8 - твёрдое, 9 - особо твердое). Так, обозначение H14 говорит о полутвердом состоянии, полученном исключительно холодной деформацией.

Буква T применяется к термоупрочняемым сплавам серий 2ххх, 6ххх и 7ххх и сопровождается цифрой, раскрывающей режим термообработки: T4 - закалка и естественное старение, T5 - охлаждение после горячего формования и искусственное старение, T6 - закалка и полное искусственное старение (самый распространённый вариант для профилей из 6060, 6063, 6082), T7 - перестаривание для повышения коррозионной стойкости, T8 - закалка, холодная деформация и старение. Дополнительные цифры уточняют технологические нюансы, например T651 - состояние с правкой растяжением для снятия внутренних напряжений.

Как выбрать алюминий под конкретную задачу

Подбор марки алюминия начинается с условий эксплуатации. Для строительства - фасадных систем, светопрозрачных конструкций, витражей и оконных профилей - оптимальны сплавы серии 6ххх (АД31, АД33, 6060, 6063): они хорошо прессуются, дают чистую геометрию профиля, поддаются анодированию и порошковой окраске, обладая достаточной прочностью при умеренной цене.

В транспортном машиностроении, судостроении и производстве цистерн применяют сплавы систем Al-Mg и Al-Cu: АМг5, АМг6, 5083 - за коррозионную стойкость в морской среде и отличную свариваемость, Д16Т и В95 - там, где критична удельная прочность силовых элементов. Для пищевой промышленности, упаковки, посуды, теплообменников и емкостей под напитки выбирают технический алюминий и легированные сплавы АД0, АД1, АМц, 1050, 3003 - они нейтральны к продуктам, легко деформируются и допускают контакт с пищевыми средами при соответствующем подтверждении.

Ошибки при чтении маркировки чаще всего связаны с невниманием к индексам состояния материала. Многие ориентируются только на номер сплава, забывая о буквах после него: М - отожженный (мягкий), Т - закалённый и естественно состаренный, Т1 - искусственно состаренный, Н - нагартованный. Разница в прочности между Д16М и Д16Т может быть двукратной, хотя химический состав идентичен. Вторая типичная ошибка - прямое приравнивание отечественных и импортных марок: АД31 и 6063 близки, но не тождественны по допускам легирующих элементов, поэтому при ответственных расчётах нужно сверяться с сертификатом.

Как проверить подлинность алюминиевого сплава

Проверить подлинность материала можно несколькими способами.

1. Запрос сертификата качества с указанием партии, плавки и химического состава, а также сверка маркировки на бирке и торце пакета с документами.

2. Визуальная оценка однородности поверхности, отсутствия расслоений и наличия характерного клейма производителя.

3. Наиболее надёжный метод - спектральный анализ портативным анализатором (XRF или оптико-эмиссионным), который за минуту показывает реальное содержание магния, меди, марганца и кремния.

Косвенные признаки тоже полезны: заниженная плотность или нехарактерный вес, слишком мягкий металл при заявленном состоянии Т, коррозионные пятна на «морском» сплаве. При закупке крупных партий алюминиевого проката разумно заказать независимую экспертизу образца - это дешевле, чем последующая замена конструкции.

Популярные вопросы и ответы (FAQ)

Являются ли зарубежные марки алюминия полным аналогом российских?

Не всегда. Даже близкие по составу марки могут отличаться допустимым содержанием легирующих элементов и примесей, поэтому прямую замену лучше подтверждать сравнением химического состава и механических свойств по стандартам и сертификату конкретной партии. Особенно осторожно следует относиться к условным соответствиям для сплавов серии АМг.

Чем отличаются алюминий 6061 и 6063?

Оба относятся к серии 6xxx и легируются главным образом магнием и кремнием. Сплав 6061, как правило, рассчитан на более высокую прочность, а 6063 лучше подходит для прессования сложных профилей и получения качественной поверхности. Поэтому одинаковая серия не означает одинаковые свойства материала.

Чем отличаются Д16 и алюминий 2024?

Д16 и 2024 относятся к близким сплавам системы Al-Cu-Mg и часто приводятся как российские и зарубежные аналоги. Однако при замене материала в ответственных изделиях необходимо сравнивать нормативные диапазоны химического состава, состояние поставки и требуемые механические характеристики, а не ориентироваться только на таблицу аналогов.

Что означают буквы Е, Ш и П в марках алюминиевых сплавов?

Это дополнительные обозначения назначения материала. По ГОСТ 4784-2019 буква Е применяется для марок с гарантированными электрическими характеристиками, Ш - для материалов, предназначенных для изделий, контактирующих с пищевыми продуктами, П - для сплавов, используемых при изготовлении проволоки для холодной высадки.

Может ли одна и та же марка алюминия иметь разные обозначения?

Да. Один материал может обозначаться по российской, европейской, американской или международной системе. Например, наряду с цифровым обозначением EN AW может применяться символьная запись состава, где указываются химические элементы и их номинальное содержание. Поэтому при сопоставлении марок важно учитывать не только название, но и стандарт, по которому оно дано.

Заключение

Маркировка алюминия позволяет определить тип материала, систему легирования, степень чистоты и состояние сплава после обработки. При этом буквенные и цифровые обозначения читаются по разным правилам: в одних марках цифры связаны с содержанием легирующего элемента, в других служат условным номером сплава, а дополнительные индексы указывают на состояние материала.

Правильная расшифровка маркировки помогает точнее сопоставить отечественные и международные обозначения, выбрать подходящий материал и избежать ошибок при заказе алюминиевого проката. Для ответственных изделий важно учитывать не только саму марку, но и индекс состояния, химический состав по стандарту и данные сертификата.
