Уголок равнополочный и неравнополочный: основные отличия, характеристики и области применения

Металлический уголок представляет собой один из базовых видов фасонного проката. Его используют в строительстве, изготовлении металлоконструкций, машиностроении, мебели и в десятках других задач, где нужна жесткость при относительно простой геометрии. На практике покупатели чаще всего выбирают между двумя вариантами - равнополочный и неравнополочный профиль. От этого выбора зависит не только удобство монтажа, но и поведение элемента под нагрузкой, масса конструкции и итоговая себестоимость проекта.

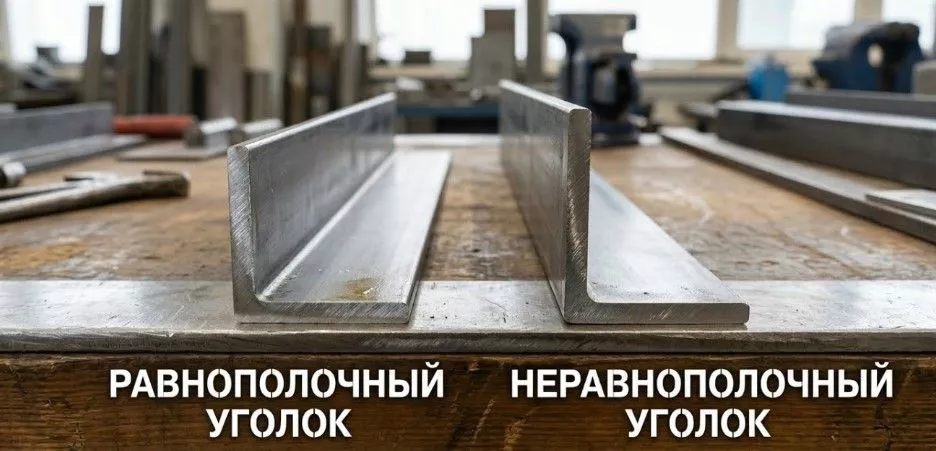

Что такое стальной уголок и почему форма полок действительно важна

Стальной уголок - это профиль Г-образного поперечного сечения с двумя полками, расположенными под углом 90 градусов. Его прочность определяется не только маркой стали и толщиной, но и самой геометрией сечения. Чем грамотнее подобран профиль под задачу, тем понятнее расчет, устойчивее узел и меньше риск перерасхода металла.

Когда речь идет о равнополочных и неравнополочных уголках, ключевое отличие заключается не просто в размерах полок. Важнее то, как эта разница влияет на работу элемента. Равнополочный уголок обычно выбирают там, где нужна симметрия, предсказуемая работа в узле и отсутствие сложной ориентации при монтаже. Неравнополочный профиль берут в тех случаях, когда одна полка должна воспринимать большую часть нагрузки или когда конструкцию нужно вписать в ограниченное пространство без потери жесткости.

Какие стандарты регулируют равнополочные и неравнополочные уголки

Если нужен именно стальной горячекатаный прокат, то базовые документы для выбора очевидны. ГОСТ 8509-93 распространяется на стальные горячекатаные равнополочные уголки, а ГОСТ 8510-86 - на горячекатаные неравнополочные уголки. В этих стандартах зафиксированы размеры, площадь поперечного сечения, масса 1 м профиля, справочные величины для осей, а также предельные отклонения по размерам. Для равнополочного проката стандарт также предусматривает приложения для поставок на экспорт.

Это важный момент для покупателя. Когда поставщик пишет просто «уголок стальной», этого недостаточно. Нужно понимать, идет ли речь про горячекатаный профиль по сортаменту, гнутый уголок или вообще про позицию с нестандартными параметрами. В ответственных конструкциях формулировка «аналог ГОСТ» без конкретики уже повод уточнить размеры, допуски и происхождение продукции.

По точности прокатки горячекатаные равнополочные уголки по ГОСТ 8509-93 изготавливают в двух вариантах: А - высокой точности и В - обычной точности. Это важно в тех случаях, когда профиль участвует в узлах с плотной посадкой, повторяемой геометрией или серийной сборкой. Чем выше требования к совпадению размеров, тем внимательнее нужно смотреть на точность прокатки, а не только на номинальную ширину полки и толщину.

Отдельно нужно учитывать предельные отклонения по длине. Для уголков мерной или кратной мерной длины стандартно допускаются отклонения +30 мм при длине до 4 м, +50 мм при длине свыше 4 до 6 м и +70 мм при длине свыше 6 м. Для ряда поставок по требованию потребителя возможны и более жесткие условия. Кривизна по ГОСТ также ограничена, поскольку она напрямую влияет на монтаж, стыковку и точность сборки каркаса.

Преимущества равнополочного уголка

Равнополочный уголок - это профиль, у которого обе полки одинаковые. С практической точки зрения его главное преимущество - симметрия. Такой уголок проще ориентировать в конструкции, проще закладывать в проект, проще стыковать с другими элементами. Там, где не требуется специальное перераспределение усилий, выбирают именно равнополочный вариант как более универсальный.

Равнополочные уголки выпускают в широком сортаменте. В ГОСТе приведены размеры, масса на метр, площадь поперечного сечения и другие справочные параметры, которые нужны для расчета и подбора.

Главные плюсы такого профиля:

• понятная геометрия для стандартных узлов;


• удобство при монтаже и разметке;


• широкий выбор типоразмеров;


• предсказуемость в расчетах;


• хорошая совместимость с типовыми каркасными решениями.

Именно поэтому уголок равнополочный широко применяют в стойках, рамах, усиливающих элементах, обвязках, лестничных узлах, стеллажах и вспомогательных строительных конструкциях. Особенно хорошо он подходит там, где важны повторяемость, простота сборки и отсутствие сложной ориентации детали.

Преимущества неравнополочных уголков

Неравнополочный уголок отличается тем, что его полки имеют разную ширину. На бытовом уровне это часто описывают как «более специализированный профиль», но полезнее понимать конкретную выгоду. Она заключается в возможности точнее распределить металл по рабочему направлению нагрузки.

По ГОСТ 8510-86 неравнополочные уголки также имеют установленный сортамент, массу на метр, площадь поперечного сечения и справочные геометрические величины. В ряде размеров профиль начинается уже с небольших сечений, например 25×16×3, а далее сортамент охватывает и существенно более крупные позиции. Это делает горячекатаные неравнополочные уголки полезными не только для тяжелых металлоконструкций, но и для узлов, где важна компоновка.

Главные плюсы неравнополочных уголков:

• усиления по одному из направлений;


• более удобной стыковки в сложном узле;


• снижения массы конструкции при грамотном проектировании.

Но здесь есть важная оговорка. Неравнополочный профиль не является «лучше» равнополочного сам по себе. Он эффективнее только тогда, когда его асимметрия действительно работает на задачу. Если же в конструкции нет направленной нагрузки или нет ограничений по компоновке, то такой выбор может только усложнить монтаж.

Таблица 1: Сравнение равнополочного и неравнополочного уголка

На этом этапе главный вывод простой: равнополочный и неравнополочный уголок нужно выбирать не по привычке, а по характеру работы элемента. Для типовых решений чаще выигрывает симметрия. Для специальных задач - грамотно подобранная асимметрия.

Основные характеристики уголков

Именно они в первую очередь определяют жесткость, массу и допустимую область применения. Два профиля с близким названием могут заметно отличаться по поведению в конструкции.

2. Масса 1 погонного метра

Этот показатель нужен не только для логистики и расчета стоимости. Он помогает понять общую металлоемкость проекта, нагрузку на опоры и расходы на монтаж.

3. Площадь поперечного сечения

Она связана с несущей способностью и входит в расчетные параметры. Если поставщик указывает только «размер полки», а данные по сечению и массе не дает, это уже недостаточно для качественного выбора.

4. Точность прокатки и предельные отклонения размеров

Если профиль идет в типовой каркас, отклонения могут быть некритичны. Если же уголок работает в плотной сборке, на закладных, в повторяемых узлах или при серийном монтаже, допуски становятся принципиальными.

5. Способ изготовления

Для несущих и ответственных задач обычно в первую очередь рассматривают стальные горячекатаные уголки. Гнутый профиль может быть полезен в более легких конструкциях, но это уже другая логика выбора и другая работа с нагрузкой.

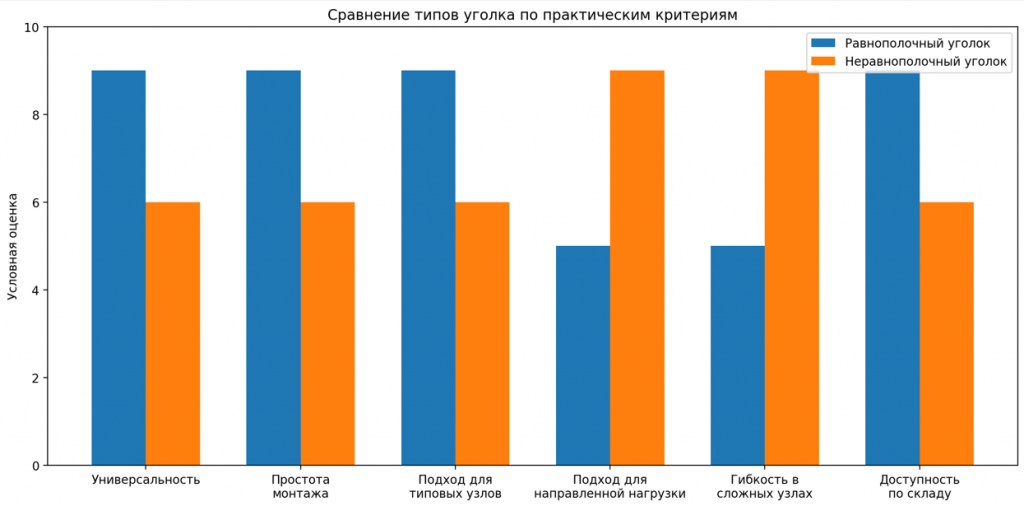

График 1: Сравнение типов уголка по практическим критериям

Когда нужно смотреть не только на форму полок

Покупатели часто сравнивают только равнополочный и неравнополочный профиль, но на практике нужно отдельно проверять, горячекатаный это уголок или гнутый. Это разные категории проката с разной технологией изготовления и разной логикой применения. Для гнутых профилей действуют отдельные стандарты: ГОСТ 19771-93 для равнополочных и ГОСТ 19772-93 для неравнополочных. В них отдельно оговариваются точность профилирования, поперечное сечение и особенности изготовления на профилегибочных агрегатах.

Это важно учитывать по простой причине:

• горячекатаные уголки чаще рассматривают для более ответственных и нагруженных конструкций;


• гнутые профили обычно используют в более легких решениях;

Под одним названием «уголок стальной» поставщики могут предлагать разный по свойствам прокат.

Применение равнополочных уголков

Равнополочный уголок выбирают там, где важны симметрия, простая сборка и понятная работа элемента в узле. По ГОСТ 8509-93 это горячекатаный профиль с одинаковой шириной полок; в стандарте приведены размеры, площадь поперечного сечения, масса 1 м и допустимые отклонения.

Он обычно подходит для следующих элементов:

• каркасы и рамы;


• стойки и обвязки;


• лестничные элементы;


• стеллажи и складские конструкции;

• типовые строительные узлы, где не требуется специальная ориентация профиля.

Применение неравнополочных уголков

Неравнополочный уголок нужен там, где нагрузка распределяется несимметрично или конструкцию нужно точнее вписать в узел. ГОСТ 8510-86 распространяется на стальные горячекатаные неравнополочные уголки и так же задает сортамент, площадь поперечного сечения, массу 1 м и справочные геометрические величины.

Его обычно применяют в следующих случаях:

• усиление проемов и отдельных зон каркаса;


• конструкции с направленной нагрузкой;


• узлы с ограниченным монтажным пространством;


• отдельные машиностроительные и производственные решения;


• случаи, где нужно перераспределить металл по рабочему направлению.

Как выбрать уголок под конкретную задачу

Таблица 2: Критерии выбора уголков под задачу

Коротко эту логику можно свести так:

• если нужна универсальность - чаще подходит равнополочный профиль;


• если нужна точная работа в специальном узле - стоит рассматривать неравнополочный;


• если есть сомнения, смотреть нужно не на привычный размер, а на реальную схему нагрузки и монтаж.

Популярные вопросы и ответы о равнополочных и неравнополочных уголках

Чем отличается уголок по точности прокатки и почему это важно при закупке?

Точность прокатки влияет на фактическое соответствие профиля заявленным размерам. Для покупателя это важно в тех случаях, когда уголок идет в повторяющиеся узлы, сварные рамы, болтовые соединения или конструкции с плотной стыковкой. Чем выше требования к геометрии, тем внимательнее нужно смотреть не только на размер, но и на класс точности.

Можно ли заменить уголок другим видом проката - например, швеллером или профильной трубой?

Иногда можно, но это зависит от задачи. Уголок удобен там, где нужен открытый Г-образный профиль, простое соединение с плоскостями и локальное усиление узла. Швеллер, профильная труба или полоса работают по-другому, поэтому замена без расчета может привести либо к избыточной металлоемкости, либо к недостаточной жесткости конструкции.

Как понять, подойдет ли уголок для наружного применения?

Нужно учитывать не только размеры профиля, но и условия эксплуатации. Для улицы важны марка стали, наличие защитного покрытия, влажность среды, контакт с осадками и перепадами температур. Если уголок будет работать на открытом воздухе, особенно в агрессивной среде, вопрос коррозионной защиты нужно решать заранее, а не после монтажа.

Что важнее при выборе - толщина уголка или ширина полки?

Эти параметры работают вместе, и оценивать их по отдельности нельзя. Ширина полки влияет на геометрию узла и распределение усилий, а толщина - на жесткость, массу и общую несущую способность профиля. На практике покупателю важно смотреть на сечение в комплексе, а не выбирать уголок только по одному показателю.

Почему при одинаковом размере уголки у разных поставщиков могут отличаться по удобству монтажа?

Даже при одинаковом номинальном размере разница может быть в точности изготовления, кривизне, фактической длине, качестве реза и соответствии стандарту. Кроме того, один поставщик может предлагать горячекатаный профиль, а другой - гнутый, хотя в карточке товара это указано не слишком явно. Поэтому перед покупкой стоит уточнять не только цену, но и технические параметры партии.

Заключение

В выборе между равнополочным и неравнополочным уголком нет универсально «лучшего» решения. Оба вида профиля востребованы, но каждый эффективен в своей задаче. Равнополочный уголок удобен там, где важны симметрия, простота монтажа и универсальность, а неравнополочный дает больше возможностей в узлах с направленной нагрузкой и нестандартной компоновкой.

Чтобы подобрать подходящий вариант, важно учитывать не только размеры полок, но и способ изготовления, массу, площадь поперечного сечения, точность прокатки и соответствие стандарту. Именно такой подход помогает купить стальной уголок не формально, а с пониманием того, как он будет работать в конструкции и насколько оправдает себя в эксплуатации.
