Электросварная или бесшовная труба: что лучше выбрать для проекта

Стальные трубы - один из ключевых компонентов в инженерных коммуникациях, промышленных установках и строительных каркасах. Они обеспечивают транспортировку жидкостей и газов, а также формируют несущие элементы конструкций. Трубный прокат применяют в системах водо- и теплоснабжения, вентиляции, дымоотведения, магистралях для нефти, газа и химических продуктов. Кроме того, трубы используют для создания различных металлоконструкций - от опор и ферм до ограждений и перил.

При разработке проектов часто возникает вопрос: отдавать предпочтение электросварным или бесшовным трубам? Оба типа относятся к стальному прокату, но различаются технологией изготовления, сортаментом, прочностными свойствами и ценой. Правильный выбор напрямую влияет на безопасность всей конструкции, ее долговечность и общие затраты.

Технологические различия бесшовных и электросварных труб

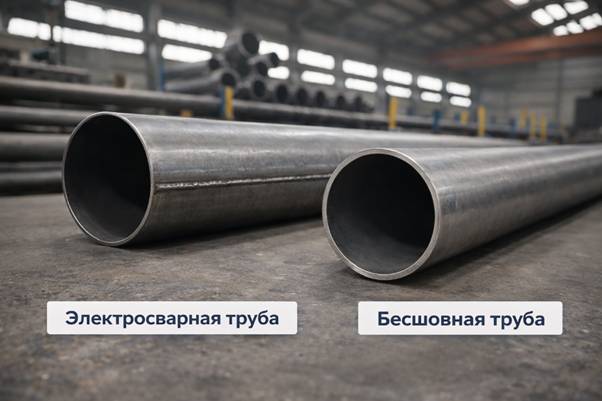

Основное отличие между данными типами труб - наличие или отсутствие сварного шва. Электросварные трубы имеют продольный или спиральный шов по всей длине: их получают из плоского листа путем формовки и сварки краев. Бесшовные изделия лишены шва - они выдавливаются из цельного куска металла методом деформации.

Такая конструктивная особенность влияет на распределение усилий в материале и определяет сферы применения. В критических системах отсутствие шва повышает общую надежность, в то время как для обычных сетей качественный сварной стык вполне соответствует нормам и не создает проблем.

Технология изготовления электросварных труб

Электросварные трубы производят из листового или рулонного проката (штрипса): сначала материал подается в формовочный стан, где плоский лист постепенно сворачивается в цилиндрическую форму с примыканием кромок. Затем стык кромок сваривают методом сопротивления контактной сваркой под током высокой частоты (ХФ-сварка) - это обеспечивает герметичный шов без наплавки металла. После сварки трубу обрезают, калибруют внешний диаметр роликами, проверяют шов на дефекты ультразвуком или рентгеном и наносят защитное покрытие (оцинковка или полимер при необходимости).

Прямошовные варианты с продольным швом вдоль оси - самые популярные для малых и средних диаметров (до 1420 мм), они проще в производстве и дешевле. Для труб большого диаметра (свыше 1420 мм) и длинномеров применяют спиральную наварку: штрипс наматывают по спирали на конусный барабан с одновременной сваркой шва, что позволяет экономить материал и получать изделия длиной до 20-30 м.

Процесс производства бесшовных труб

Бесшовные трубы изготавливают из цельных круглых заготовок (слитков или поковок из стали марок 10, 20, 09Г2С и др.): сначала нагревают заготовку до 1100-1250°C в печи, затем на пробойном прессе или в непрерывном станах (типа МПЛ) пробивают центральное отверстие, формируя полую заготовку. Далее следует деформация в рашпильном стане или на трехвалковых клетях: заготовку вытягивают, раскатывают и последовательно калибруют по диаметру, толщине стенки и длине.

Процесс бывает горячекатаным (для толстостенных труб) или холоднодеформированным (с последующей термообработкой для точности и прочности). Завершают контроль качества: гидравлические испытания, измерение допусков, проверку микроструктуры. Технология сложнее и энергоемче сварной (требует мощного оборудования), поэтому цена на 30-100% выше, а максимальные диаметры ограничены возможностями прокатки (до 550 мм против 2500+ мм у электросварных).

Преимущества и недостатки бесшовных и ЭСВ труб

Электросварные трубы привлекательны низкой ценой, разнообразием размеров и легкостью подбора крупногабаритных изделий. Они идеальны для типовых коммунальных и строительных объектов, где приоритет - скорость и бюджет. Минус - шов, который требует тщательного контроля сварки.

Бесшовные трубы превосходят электросварные по равномерности структуры, стойкости к давлению и нагреву. Их берут для экстремальных условий, но высокая себестоимость и узкий сортамент ограничивают их применение.

Сравнение двух типов труб по ключевым факторам

Сферы применения различных типов труб

Электросварные трубы находят широкое применение в коммунальных системах водоснабжения и отопления, газопроводах низкого и среднего давления, а также в несущих конструкциях - строительных фермах, каркасах, опорах и ограждениях.

Бесшовные трубы используют в магистральных трубопроводах нефти и газа с высоким давлением, химической промышленности, котельных установках и энергетическом оборудовании, где критичны равномерная прочность, устойчивость к температурам до 600°C и минимальный риск аварий при длительной эксплуатации.
