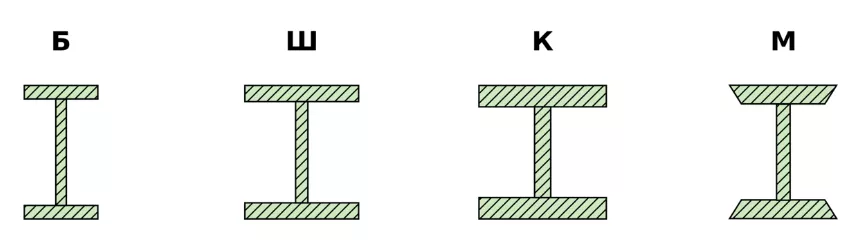

Основные виды двутавровых балок: особенности двутавров Б, Ш, К, М

Тип Ш - широкополочные двутавровые балки

Широкополочные двутавровые балки вида Ш отличаются увеличенной шириной полок. Такая конструкция улучшает устойчивость элемента, делает основание более надежным и заметно упрощает узлы, где нужно передать нагрузки через большую площадь контакта.

Практический плюс широкополочных профилей - меньше риск локальных проблем в узлах: продавливания опорной зоны, неудобной стыковки, нехватки места под крепеж. Кроме того, широкая полка лучше работает в тех случаях, где важно снизить склонность балки к потере устойчивости при нагрузке и монтажных воздействиях.

• Выбор двутавров Ш оправдан: нагрузки выше среднего, пролеты больше, требования к устойчивости и узлам жестче, нужно технологичное опирание.

• Когда серия Ш не дает выгоды: если расчётная схема обычная, узлы простые, а ключевой критерий - минимальный вес и цена (тогда чаще достаточно серии Б).

Тип К - колонные двутавровые балки

Колонные двутавровые балки вида К проектно-ориентированы на работу в вертикальных несущих элементах - стойках, колоннах, опорах рам. В сравнении с балочными сериями у них обычно более “силовая” геометрия: профиль лучше воспринимает сжатие и комбинированную работу (сжатие + изгиб), что критично для колонн каркасов и рамных систем.

Главная причина, почему двутавры К применяются именно как колонные: вертикальные элементы работают не только на прочность, но и на устойчивость. Даже если металл “держит нагрузку”, стойка может потерять устойчивость при недостаточной геометрии. Колонный двутавр снижает этот риск за счет пропорций и жесткости сечения, поэтому его закладывают там, где важна надежность вертикальной схемы здания.

• Двутавры К будут хорошим выбором: элемент работает как стойка/колонна, есть серьёзные вертикальные нагрузки, требуется запас устойчивости.

• Когда серия К нерациональна: в качестве обычной балки перекрытия - часто получается лишний вес без реальной пользы, если задача чисто “на изгиб”.

Тип М - монорельсовые двутавровые балки для подвесных путей

Двутавр вида М - специальный профиль для подвесных путей: монорельсов, тельферов, подвесных тележек и транспортных систем внутри цехов и складов. Здесь двутавр нужен не только как несущий элемент, но и как рабочая направляющая, по которой перемещается механизм. Поэтому серия М выделена отдельно и подбирается по логике подвесного пути, а не как “вариант перекрытия”.

Подвесные системы дают динамические нагрузки (разгон/торможение, перемещение груза, вибрации), и профиль должен стабильно работать в таких режимах. Кроме несущей способности важны прямолинейность, точность и предсказуемое поведение элемента при эксплуатации - это напрямую влияет на надежность движения механизма и безопасность работы оборудования.

• Когда выбор двутавровых балок М оправдан: проектом предусмотрен подвесной путь, требуется перемещение тележки/тали по балке.

• Когда серия М не подходит: обычные перекрытия и балки пролётов - профиль под спецзадачу, и чаще это переплата без конструктивного смысла.

Таблица сравнения: отличия видов двутавровых балок Б, Ш, К и М

Взаимозаменяемость двутавровых балок вида Б, Ш, К и М

Виды двутавровых балок Б, Ш, К относятся к одному “семейству” сортамента по ГОСТ 26020: это горячекатаные двутавры с параллельными гранями полок. Тип М - отдельная серия по ГОСТ 19425-74: двутавровые балки для подвесных путей.

Главное правило взаимозаменяемости простое: буква в маркировке (Б/Ш/К/М) - это не “маркетинг”, а назначение профиля и его геометрия, поэтому менять тип “на глаз” нельзя. Допускается замена только после проверки несущей способности, прогиба и устойчивости элемента в проектной схеме.

Краткая таблица: что можно заменять и на каких условиях

Оценка массы двутавровых балок различных видов

Вес погонного метра напрямую влияет на стоимость металлопроката (цена обычно считается за тонну), расходы на доставку и разгрузку, требования к крану и трудоемкость установки. Кроме того, по массе проще сравнивать серии Б, Ш, К и М в рамках одного типоразмера, чтобы избежать переплаты за избыточный запас прочности там, где его не требует расчёт. Ниже - наглядная визуализация веса двутавровых балок разного вида. Для сравнения взяты распространенные профили одного “номера” в сериях Б, Ш, К (20Б1, 20Ш1, 20К1) и типовой профиль 24М для серии М.

• 20Б1 - 22,4 кг/м

• 20Ш1 - 30,6 кг/м

• 20К1 - около 41,5 кг/м (в источниках встречается округление 41,4-41,5)

• 24М - 38,3 кг/м

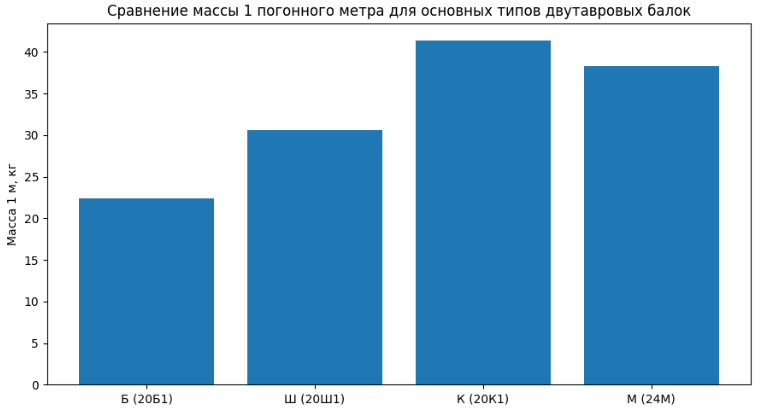

График: сравнение массы погонного метра для Б, Ш, К и М

Что показывает график:

• при близком номере профиля серии Ш и особенно К заметно тяжелее, чем Б;


• серия М сопоставима по массе с усиленными профилями, потому что рассчитана на специальное назначение и эксплуатационные нагрузки.

10 популярных вопросов и ответов по видам двутавровых балок

1. Какие основные виды двутавровых балок применяются в строительстве?

Основные виды двутавровых балок - Б, Ш, К и М. Серии Б, Ш, К относятся к сортаменту по ГОСТ 26020, а М применяется для подвесных путей по ГОСТ 19425-74.

2. Чем двутавровая балка Б отличается от Ш?

Двутавровая балка Б имеет более “балочную” геометрию и чаще используется в перекрытиях и пролетах. Ш отличается более широкими полками, поэтому обычно лучше по устойчивости и удобнее в опоре, но чаще тяжелее и дороже за метр.

3. Когда выбирают широкополочные двутавровые балки Ш?

Широкополочные двутавровые балки выбирают, когда важны повышенные нагрузки, устойчивость и широкая опорная полка под настил или узлы соединений - например, в промышленном строительстве и жестких каркасах.

4. Для чего нужна колонная двутавровая балка К?

Колонные двутавровые балки К применяются для колонн, стоек и вертикальных несущих элементов, потому что они лучше подходят для работы на сжатие и устойчивость, чем балочные серии.

5. Что означает двутавровая балка М и где её используют?

Двутавровая балка М - это монорельсовый профиль для подвесных путей. Его используют для тельферов, подвесных тележек и транспортных систем внутри цехов и складов, где нужна направляющая и несущая балка одновременно.

6. Можно ли заменить балку Б на Ш без перерасчета?

Без перерасчета замену делать не стоит. Чаще такую замену рассматривают как усиление, но нужно проверить массу, узлы опирания, габариты и нагрузку на опоры, чтобы не получить проблем при монтаже и эксплуатации.

7. Можно ли заменить колонную балку К на Б или Ш?

Как правило, К → Б/Ш без расчёта недопустима. Колонная серия выбирается под устойчивость вертикальных элементов, и замена на балочные профили может привести к риску потери устойчивости стойки.

8. Почему при выборе двутавровых балок важно смотреть массу 1 метра?

Масса влияет на стоимость за метр, расходы на доставку и разгрузку, требования к крану и трудоёмкость монтажа. Также по массе проще понять, нет ли переплаты за избыточный запас.

9. Какие документы проверять при покупке двутавровых балок?

Обычно проверяют паспорт качества, соответствие сортаменту и стандарту (ГОСТ 26020 для Б/Ш/К или ГОСТ 19425-74 для М), марку стали и длину поставки.

10. Как не ошибиться при заказе двутавровых балок по обозначению?

Нужно указывать не только “номер” балки, но и серию: Б, Ш, К или М. Например, 20Б1 и 20Ш1 - это разные профили по назначению, массе и геометрии, поэтому подмена может изменить расчет и поведение конструкции.

Заключение

Двутавровая балка - один из ключевых элементов металлоконструкций, но корректный выбор начинается не с “высоты профиля”, а с понимания, какой вид двутавровых балок нужен под задачу. Серии Б, Ш, К и М отличаются назначением и геометрией, поэтому их нельзя считать полностью взаимозаменяемыми.

На практике логика простая: Б чаще применяются как универсальные балки перекрытий и пролетов, Ш выбирают, когда важна повышенная устойчивость и удобная опора, К используют для колонн и вертикальных несущих элементов, а М предназначены для подвесных путей. Попытки заменить серию “на глаз” приводят к рискам по прогибу, устойчивости и работе узлов, поэтому допустимость замены всегда оценивают по расчёту, документам и условиям монтажа.

Если требуется купить двутавровые балки, оптимальный подход - определить назначение элемента, выбрать подходящий тип (Б/Ш/К/М), затем уточнить типоразмер по сортаменту и подтвердить соответствие профиля паспорту качества. Такой порядок позволяет избежать ошибок в подборе и получить металлопрокат, который действительно соответствует нагрузкам и конструкции объекта.
