Расчет нагрузки на швеллер

Причина в том, что допустимая нагрузка для швеллера определяется не только его типоразмером. Она зависит от расчетной схемы элемента, пролета, характера нагрузки, условий закрепления, ориентации сечения, марки стали и требований по предельным деформациям. Поэтому корректный вопрос звучит так: какую нагрузку выдерживает швеллер именно в заданных условиях работы.

Что означает допустимая нагрузка для швеллера

Под допустимой нагрузкой обычно понимают не одну величину, а результат нескольких проверок. Для швеллера как элемента конструкции важно одновременно выполнить следующие условия:

• прочность сечения должна быть достаточной;


• прогиб не должен превышать допустимое значение;


• элемент не должен терять устойчивость в расчетной плоскости;


• деформации не должны ухудшать эксплуатационные свойства конструкции.

Профиль может пройти проверку по напряжениям, но не соответствовать требованиям по жесткости. Для перекрытий это типичная ситуация: запас по прочности есть, а прогиб превышает нормативный предел. Если элемент работает в условиях сжатия или внецентренного сжатия, дополнительно выполняют проверку устойчивости.

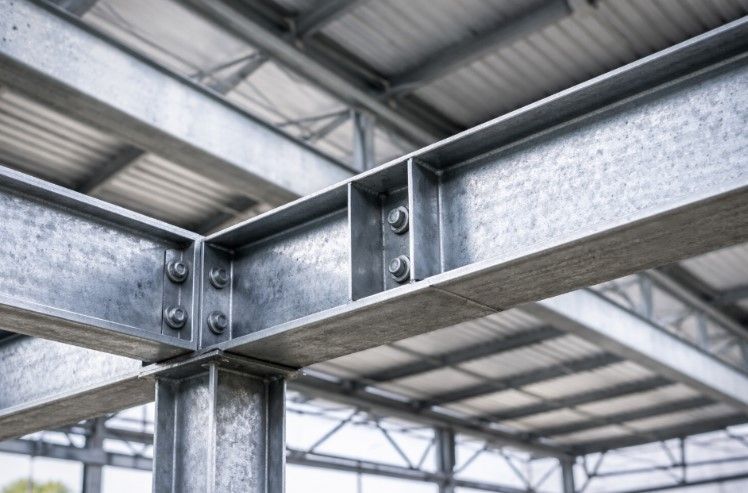

Преимущества применения швеллера в строительных и производственных конструкциях

Швеллер имеет П-образное поперечное сечение, которое обеспечивает эффективную работу на изгиб при рациональном расходе металла. За счет этого профиль широко используется в конструкциях, где требуется сочетание несущей способности, технологичности изготовления и удобства монтажа.

Наиболее распространенные области применения:

• балки перекрытий и настилов;


• прогоны покрытий;


• каркасы зданий и сооружений;


• элементы лестниц и площадок;


• усиление проемов и узлов;


• опорные рамы под оборудование;


• складские и стеллажные конструкции.

При этом у швеллера есть важная расчетная особенность. Его геометрические характеристики по главным осям существенно различаются. По этой причине один и тот же профиль может показывать разную несущую способность в зависимости от ориентации в конструкции. Этот фактор обязательно учитывается при подборе.

Какие факторы определяют несущую способность швеллера

1. Пролет элемента

Пролет - это расстояние между опорными точками балки. С увеличением пролета растут и изгибающий момент, и прогиб. Причем рост прогиба особенно чувствителен, поэтому увеличение пролета даже на 1-1,5 м может потребовать выбора другого типоразмера.

2. Характер приложения нагрузки

Для швеллера как балки принципиально важно, как именно передается нагрузка:

• равномерно распределенная по длине;


• сосредоточенная в одной или нескольких точках;


• нагрузка на консольном участке;


• комбинированная схема.

Даже при одинаковой суммарной нагрузке расчетные усилия будут различаться. Следовательно, подбор профиля по универсальной таблице без учета расчетной схемы дает только ориентировочный результат.

3. Шаг несущих элементов

Если общая нагрузка задана в кН/м2 или кг/м2, ее необходимо рассчитать для одного швеллера. Для этого используется шаг между балками. Чем больше шаг, тем больше доля площади, работающая на одну балку, и тем выше погонная нагрузка на профиль.

Это один из ключевых параметров для перекрытий, покрытий и настилов.

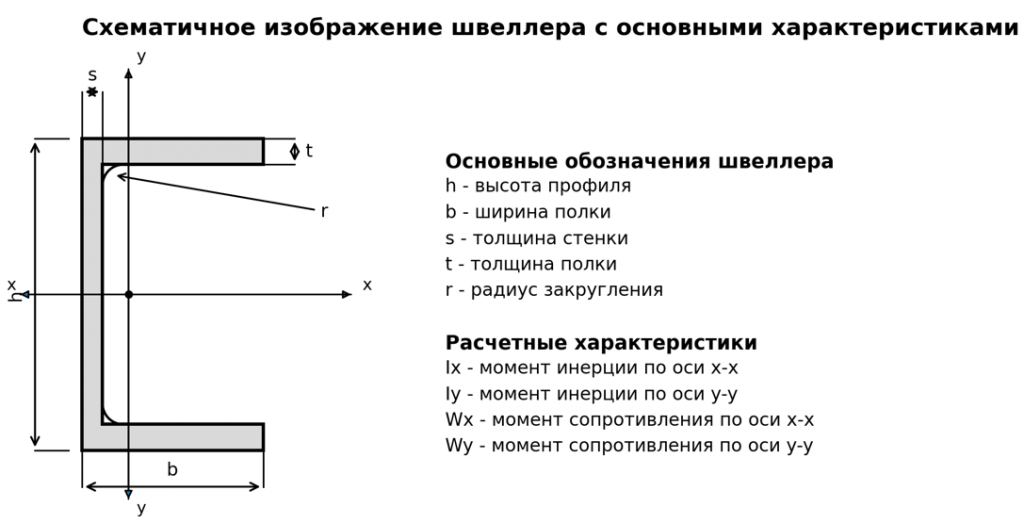

4. Геометрические характеристики сечения

При подборе швеллера важны не только высота и толщина стенки, но и расчетные характеристики сортамента:

• момент сопротивления W;


• момент инерции I;


• площадь сечения;


• масса 1 погонного метра.

С практической точки зрения достаточно помнить базовое разделение:

• момент сопротивления W используется при проверке прочности;

• момент инерции I используется при проверке прогиба.

5. Марка стали

Марка стали влияет на расчетное сопротивление материала и, соответственно, на допустимые напряжения при проверке прочности. Для проверки прогиба влияние марки стали значительно меньше, поскольку модуль упругости у распространенных конструкционных сталей близок по значению.

Иными словами:

• прочность зависит от геометрии сечения и характеристик стали


• жесткость в первую очередь зависит от геометрии сечения

Нагрузки, выдерживаемые швеллером

При выборе швеллера нельзя ограничиваться только эксплуатационной нагрузкой. В расчет включают все воздействия, которые передаются на элемент в реальных условиях.

Обычно нагрузку формируют по трем группам.

Постоянные нагрузки

Это нагрузки, которые действуют в течение всего срока эксплуатации:

• собственный вес швеллера;


• вес настила, стяжки и отделочных слоев;


• инженерные коммуникации;


• постоянные перегородки и элементы, опирающиеся на перекрытие.

Именно постоянная нагрузка часто учитывается неполно, особенно на стадии предварительного подбора.

Временные нагрузки

Это переменные эксплуатационные воздействия:

• люди;


• мебель;


• складируемые материалы;


• оборудование;


• вес снега для покрытий и навесов.

Для разных типов помещений и сооружений значения временных нагрузок различаются. Поэтому использовать одно усредненное значение для всех случаев некорректно.

Особые нагрузки

Эта группа учитывается в зависимости от назначения объекта:

• вибрационные воздействия;


• ударные нагрузки;


• сейсмические воздействия;


• специальные технологические режимы.

Для предварительного подбора в типовых задачах часто начинают с постоянной и временной нагрузки. Для производственных, технологических и ответственных конструкций особые воздействия рекомендуется учитывать сразу.

Расчетная схема элемента и условия крепления

Корректность подбора швеллера напрямую зависит от принятой расчетной схемы. Для разных условий работы используются разные зависимости для определения изгибающего момента и прогиба, поэтому подмена одной схемы другой приводит к ошибке в результате.

На практике наиболее часто встречаются следующие варианты.

Балка на двух опорах

Это базовая расчетная схема для перекрытий, прогонов и рамных элементов. Нагрузка может быть равномерно распределенной или сосредоточенной. Для таких элементов чаще всего выполняют первичный подбор профиля.

Консольный элемент

Один конец закреплен, другой свободен. Такая схема характерна для козырьков, выносных площадок, кронштейнов и отдельных опорных узлов. Для консоли требуемая жесткость обычно достигается более крупным сечением по сравнению с балкой аналогичного пролета.

Балка с сосредоточенной нагрузкой

Применяется для случаев, когда нагрузка передается через опорную площадку, стойку или оборудование. Здесь особенно важно использовать формулы именно для сосредоточенной силы, а не для равномерной нагрузки.

Комбинированная нагрузка

В реальных проектах часто одновременно присутствуют распределенная и локальная нагрузки. На стадии предварительной оценки допускается примерный расчет, но для окончательного выбора профиля необходимо учитывать фактическую схему нагрузки.

Ориентация швеллера в конструкции

Для швеллера этот вопрос принципиальный. Поскольку характеристики сечения по главным осям отличаются в несколько раз, ориентация профиля напрямую влияет на его несущую способность и жесткость.

При работе в качестве балки швеллер, как правило, устанавливают так, чтобы стенка была ориентирована вертикально. В этом случае сечение работает по сильной оси и обеспечивает наибольшую эффективность на изгиб.

При иной ориентации существенно снижаются:

• момент сопротивления по рабочей оси;


• момент инерции;


• допустимая нагрузка;


• жесткость элемента.

Именно поэтому при подборе профиля обязательно используют характеристики по той оси, по которой элемент фактически работает в конструкции.

Какие исходные данные нужно подготовить до расчета нагрузки швеллера

Чтобы расчет был последовательным и корректным, рекомендуется заранее собрать исходные параметры в одной таблице. Это позволяет избежать ошибок с единицами измерения и исключает пропуск важных условий.

Пример расчета нагрузки швеллера для перекрытия

Рассмотрим типовую расчетную ситуацию:

• элемент работает как балка на двух опорах;


• пролет L = 4,0 м;


• нагрузка на балку равномерно распределенная;


• материал - сталь 09Г2С;


• модуль упругости стали E = 2,1·10⁵ МПа;


• расчетное сопротивление по текучести принимаем Rd ≈ 314 МПа (при Ry = 345 МПа и коэффициенте надежности по материалу 1,1);


• расчет будем выполнять для нескольких профилей: 10П, 16П и 20П;

Анализ нагрузки швеллера и расчет погонного значения

Для перекрытий нагрузка чаще всего задается на 1 м2. Чтобы перейти к расчету, нужно рассчитать ее значение на один швеллер с учетом шага балок.

Для примера примем шаг балок 0,6 м и укрупненный состав нагрузок, типичный для перекрытия с настилом и эксплуатационной нагрузкой.

Для дальнейших расчетов принимаем:

q = 2,50 кН/м

Проверка швеллера по прочности

Для балки на двух опорах с равномерно распределенной нагрузкой максимальный изгибающий момент определяется по формуле:

Mmax = q x L² / 8

Подставим значения:

• q = 2,50 кН/м


• L = 4,0 м

Получаем:

Mmax = 2,50 x 4,0² / 8 = 5,0 кН·м

Далее определяем требуемый момент сопротивления сечения:

Wтр = Mmax / Rd

Чтобы не смешивать единицы, переводим момент в Н x мм:

• 5,0 кН·м = 5,0·10⁶ Н·мм

Тогда:

Wтр = 5,0·10⁶ / 314 = 15924 мм³ = 15,9 см³

Что это означает на практике

Требуемый момент сопротивления для данного примера составляет всего 15,9 см³. Даже швеллер 10П имеет момент сопротивления по сильной оси порядка 34,9 см³, то есть по прочности он проходит с запасом.

Это важный вывод: уже на этом этапе видно, что для рассматриваемого пролета и нагрузки выбор профиля, скорее всего, будет определяться не прочностью, а прогибом.

Проверка швеллера по жесткости

Для перекрытий и балок именно прогиб часто становится определяющим критерием. В нормативной практике допустимый прогиб назначают по типу конструкции и требованиям к эксплуатации. Для примера примем два распространенных ориентира:

• базовая проверка: fдоп = L/200;


• более жесткое требование: fдоп = L/250;


Для пролета 4,0 м это дает:

• L/200 = 4000 / 200 = 20 мм


• L/250 = 4000 / 250 = 16 мм

Для балки на двух опорах с равномерно распределенной нагрузкой прогиб определяется по формуле:

f = 5 x q x L⁴ / (384 x E x I)

На этапе подбора удобно сначала определить требуемый момент инерции:

Iтр = 5 x q x L⁴ / (384 x E x fдоп)

Для нашего примера при ограничении L/200 получаем:

Iтр ≈ 285 см⁴

Это и есть минимальное значение момента инерции, которое должен иметь выбранный швеллер по рабочей оси.

Сравнение типоразмеров швеллера на одном примере

Теперь сравним несколько распространенных профилей по моменту инерции и фактическому прогибу для одной и той же нагрузки.

Для расчета используем значения Ix из сортамента:

• 10П - Ix = 175 см⁴


• 16П - Ix = 749 см⁴


• 20П - Ix = 1520 см⁴

По прочности в этом примере проходят все рассматриваемые варианты, включая 10П. Но по жесткости ситуация другая:

• 10П не проходит по прогибу


• 16П и 20П проходят с большим запасом


• для данного примера минимально достаточным решением становится 16П (если нет дополнительных ограничений по узлам, монтажу или вибрации)

Именно так и выглядит типовая инженерная ситуация: прочность еще допускает меньший профиль, но требования по деформациям требуют более жесткое сечение.

Что делать, если швеллер не проходит по прогибу

Если после проверки выяснилось, что выбранный профиль не удовлетворяет требованиям по жесткости, это не означает, что решение нужно пересматривать полностью. Обычно применяют один из нескольких рабочих вариантов.

1. Увеличить типоразмер швеллера

Это самый прямой и распространенный путь. С ростом высоты сечения момент инерции увеличивается значительно быстрее, чем масса профиля. Поэтому переход на следующий номер часто дает заметный эффект по прогибу.

2. Уменьшить расчетный пролет

Если конструктивно возможно, промежуточная опора или изменение схемы позволяет резко снизить прогиб. Этот вариант особенно эффективен для длинных балок, где именно пролет является главным ограничением.

3. Уменьшить шаг балок

Для перекрытий и настилов это один из самых рациональных способов. При уменьшении шага уменьшается погонная нагрузка на каждую балку, а значит снижаются и изгибающий момент, и прогиб.

4. Применить составное сечение

В ряде задач используют два швеллера, объединенных в составной элемент, или переходят на двутавр. Такой вариант целесообразен, если требуется повысить жесткость без изменения общей схемы конструкции.

5. Пересмотреть конструктивное решение узла

Иногда профиль не проходит из-за локальных условий работы, а не из-за самого пролета. В таких случаях помогает корректировка узла опирания, перераспределение нагрузки или введение дополнительных связей. Любое такое изменение должно подтверждаться расчетом.

Типичные ошибки при подборе швеллера

• учитывать только временную нагрузку и не включать постоянную;


• не переводить нагрузку с м2 в погонную нагрузку на балку;


• ориентироваться только на номер швеллера без проверки Wx и Ix;


• выполнять проверку по прочности, но не проверять прогиб;


• использовать формулы не для той расчетной схемы;


• брать характеристики профиля не по рабочей оси;


• использовать готовые таблицы допустимых нагрузок без проверки исходных условий.

Популярные вопросы и ответы

Какой швеллер лучше выбрать для уличных конструкций, если есть влага и перепады температуры?

Для улицы важно учитывать не только нагрузку, но и условия эксплуатации. Если конструкция работает во влажной среде или без постоянной защиты, обычно рассматривают оцинкованный швеллер или вариант с антикоррозионным покрытием. Также имеет значение марка стали, способ монтажа и наличие узлов, где может скапливаться вода. Даже правильно рассчитанный профиль без защиты от коррозии со временем теряет рабочие характеристики.

Чем отличается горячекатаный швеллер от гнутого при использовании в несущих узлах?

Горячекатаный швеллер обычно применяют в более нагруженных конструкциях, так как у него выше жесткость и стабильнее геометрия для силовой работы. Гнутый швеллер чаще используют в легких каркасах, вспомогательных элементах, обвязках и конструкциях с умеренной нагрузкой. При одинаковой высоте эти профили нельзя считать полностью взаимозаменяемыми, потому что у них различаются реальные геометрические характеристики сечения и несущей способности.

Можно ли использовать швеллер вместо двутавра в перекрытии или навесе?

В ряде случаев можно, но только после пересчета. Двутавр обычно эффективнее на изгиб при больших пролетах, поэтому при замене на швеллер может потребоваться более высокий номер профиля или изменение шага балок. Для небольших пролетов и умеренных нагрузок швеллер часто является практичным решением, но для длинных пролетов и жестких требований по прогибу двутавр нередко оказывается выгоднее.

Как учитывать нагрузку снега при расчете швеллера для навеса или кровли?

Снеговую нагрузку нельзя брать по усредненному значению для всех объектов. Она зависит от региона, формы кровли, уклона и других факторов. Для навесов это критично, потому что именно снег часто становится определяющей нагрузкой, а не собственный вес конструкции.

Какой запас по нагрузке лучше закладывать при подборе швеллера для бытовых и хозяйственных конструкций?

Ориентироваться только на запас в процентах не совсем правильно, потому что надежность конструкции обеспечивается не условным запасом, а расчетом по нормативным нагрузкам и проверкой по прочности и прогибу. На практике лучше закладывать реалистичный сценарий эксплуатации с учетом возможной перегрузки, веса отделки, оборудования и сезонных воздействий. Если конструкция ответственная или будет использоваться под переменные нагрузки, разумнее сразу выбирать решение с комфортным запасом по жесткости, а не только по прочности.

Заключение

На вопрос какую нагрузку выдерживает швеллер нельзя ответить только по его номеру. Корректный результат всегда определяется условиями работы элемента: пролетом, расчетной схемой, характером нагружения, шагом балок, положением сечения в конструкции и требованиями по жесткости. Один и тот же профиль в разных условиях может показать совершенно разный результат, поэтому ориентироваться только на типоразмер без расчета нельзя.

На практике подбор швеллера всегда начинается со сбора нагрузок и их перевода в погонную нагрузку на одну балку. После этого выполняют проверку сечения по прочности, а затем обязательно проверяют прогиб. Именно по итогам этих двух проверок принимают решение о выборе профиля, причем окончательный вариант часто определяется не прочностью, а жесткостью.

Для перекрытий это особенно важно. Во многих случаях швеллер имеет достаточный запас по напряжениям, но не проходит по деформациям. Поэтому при подборе профиля необходимо смотреть не только на номер швеллера, но и на его табличные характеристики по рабочей оси, прежде всего момент сопротивления W и момент инерции I. Такой подход позволяет выбрать сечение, которое будет не только прочным, но и обеспечит нормальную работу конструкции без избыточного прогиба.
